Wie schnell ist WLAN?

Die von Access Points unterstützten Datenraten basieren auf der Verwendung von Modulation and Coding Schemes (MCS). Je höher die verwendeten MCS ausfallen, desto höher ist auch die erzielbare Bruttodatenrate. Netto, also in der Praxis, können Clients mit höheren MCS schneller mit großen Datenmengen versorgt und somit auch mehr Clients gleichzeitig bedient werden. Finden Sie mit unserem praktischen Tool heraus, welche Datenraten je nach WLAN-Standard, Anzahl der (MU-)MIMO-Streams und Kanalbreiten erzielt werden können.

Übersichtstabelle WLAN-Datenraten

Die folgende Tabelle hilft bei der Orientierung, welche Datenraten bei der jeweiligen WLAN-Technologie erreicht werden können. Die WLAN-Datenraten werden hierbei immer als maximale Brutto-Werte angegeben.

Wählen Sie eine der folgenden WLAN-Technologien aus, um die maximalen Datenraten unserer LANCOM Access Points in der Tabelle anzeigen zu lassen:

Wi-Fi 5
2 x 2

Wi-Fi 5
4 x 4

Wi-Fi 6
2 x 2

Wi-Fi 6
4 x 4

Datenratentabelle
(Bruttowerte)
Wi-Fi 4
802.11n
(MBit/s)
Wi-Fi 5
802.11ac
(MBit/s)
Wi-Fi 6
802.11ax
(MBit/s)
4x4
MIMO
160 MHz   3.466,7 4.803,9
80 MHz   1.733,3 2.402,0
40 MHz 600,0 800,0 1.147,1
20 MHz 288,9 346,7 573,5
3x3
MIMO
160 MHz   2.340,0 3.602,9
80 MHz   1.300,0 1.801,5
40 MHz 450,0 600,0 860,3
20 MHz 216,7 288,9 430,1
2x2
MIMO
160 MHz   1.733,3 2.402,0
80 MHz   866,7 1.201,0
40 MHz 300,0 400,0 573,5
20 MHz 144,4 173,3 286,8
1x1
MIMO
160 MHz   866,7 1.201,0
80 MHz   433,3 600,5
40 MHz 150,0 200,0 286,8
20 MHz 72,2 86,7 143,4
LANCOM Access Points
Wi-Fi 5 (2 x 2)
Wi-Fi 4
802.11n
(MBit/s)
Wi-Fi 5
802.11ac
(MBit/s)
Wi-Fi 6
802.11ax
(MBit/s)
4x4
MIMO
160 MHz   3.466,7 4.803,9
80 MHz   1.733,3 2.402,0
40 MHz 600,0 800,0 1.147,1
20 MHz 288,9 346,7 573,5
3x3
MIMO
160 MHz   2.340,0 3.602,9
80 MHz   1.300,0 1.801,5
40 MHz 450,0 600,0 860,3
20 MHz 216,7 288,9 430,1
2x2
MIMO
160 MHz   1.733,3 2.402,0
80 MHz   866,7 1.201,0
40 MHz 300,0 400,0 573,5
20 MHz 144,4 173,3 286,8
1x1
MIMO
160 MHz   866,7 1.201,0
80 MHz   433,3 600,5
40 MHz 150,0 200,0 286,8
20 MHz 72,2 86,7 143,4
Höchste unterstützte Datenrate:
  • 5 GHz-Betrieb
  • 2,4 GHz-Betrieb (40 MHz)
  • 2,4 GHz-Betrieb (20 MHz)
LANCOM Produkte, die diese
Datenrate unterstützen:
LANCOM LW-500 LANCOM LW-500
LANCOM LN-630acn
LANCOM LN-830U
LANCOM LN-860
LANCOM LN-862
LANCOM IAP-822
LANCOM OAP-821
LANCOM OAP-822
LANCOM OAP-830
LANCOM L-822acn
LANCOM Access Points
Wi-Fi 5 (4 x 4)
Wi-Fi 4
802.11n
(MBit/s)
Wi-Fi 5
802.11ac
(MBit/s)
Wi-Fi 6
802.11ax
(MBit/s)
4x4
MIMO
160 MHz   3.466,7 4.803,9
80 MHz   1.733,3 2.402,0
40 MHz 600,0 800,0 1.147,1
20 MHz 288,9 346,7 573,5
3x3
MIMO
160 MHz   2.340,0 3.602,9
80 MHz   1.300,0 1.801,5
40 MHz 450,0 600,0 860,3
20 MHz 216,7 288,9 430,1
2x2
MIMO
160 MHz   1.733,3 2.402,0
80 MHz   866,7 1.201,0
40 MHz 300,0 400,0 573,5
20 MHz 144,4 173,3 286,8
1x1
MIMO
160 MHz   866,7 1.201,0
80 MHz   433,3 600,5
40 MHz 150,0 200,0 286,8
20 MHz 72,2 86,7 143,4
Höchste unterstützte Datenrate:
  • 5 GHz-Betrieb
  • 2,4 GHz-Betrieb (40 MHz)
  • 2,4 GHz-Betrieb (20 MHz)
LANCOM Produkte, die diese
Datenrate unterstützen:

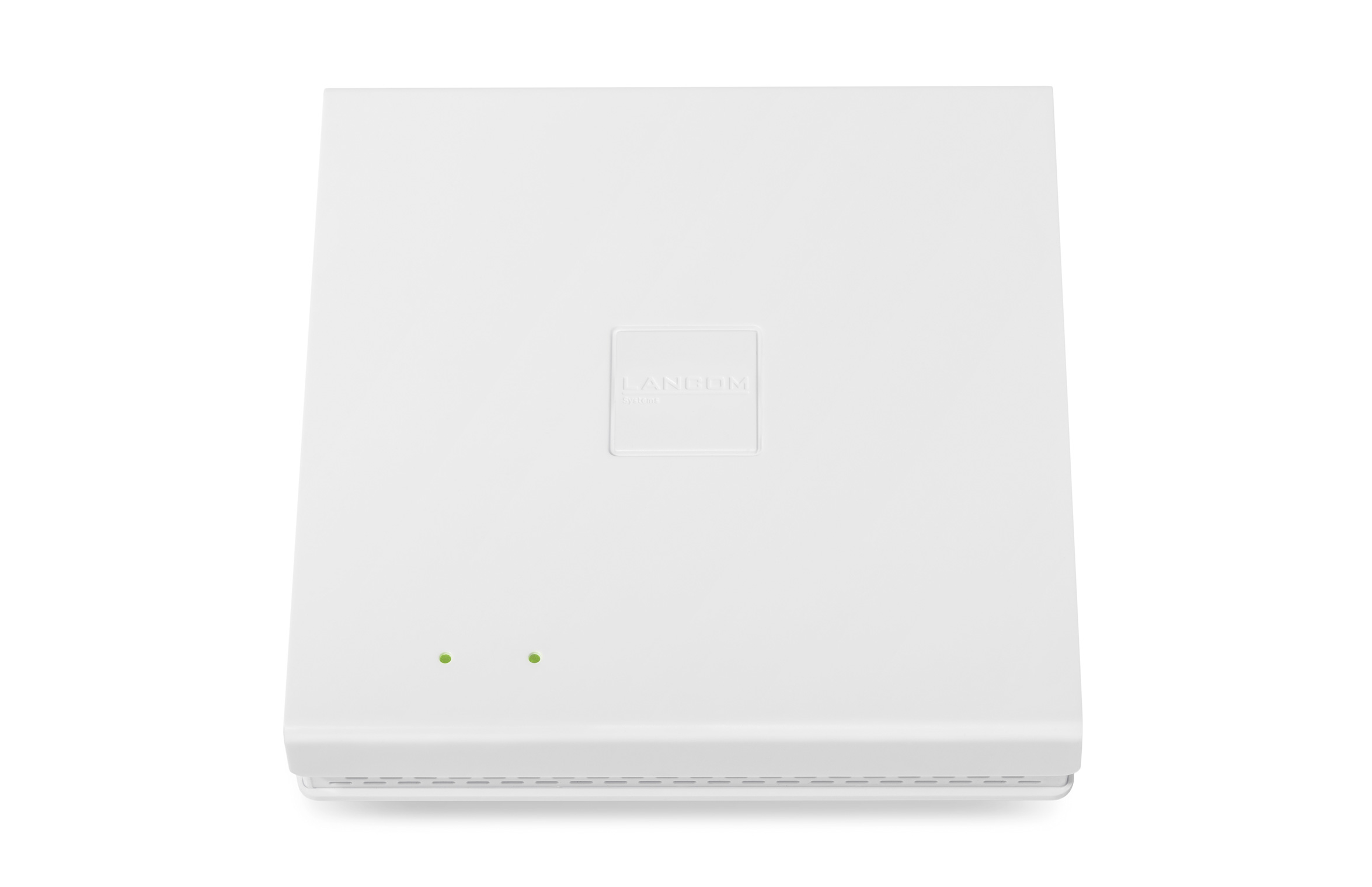

LANCOM LN-1700B LANCOM LN-1700B
LANCOM LN-1702B
LANCOM LN-1700UE
LANCOM OAP-1700B
LANCOM OAP-1702B
LANCOM Access Points
Wi-Fi 6 (2 x 2)
Wi-Fi 4
802.11n
(MBit/s)
Wi-Fi 5
802.11ac
(MBit/s)
Wi-Fi 6
802.11ax
(MBit/s)
4x4
MIMO
160 MHz   3.466,7 4.803,9
80 MHz   1.733,3 2.402,0
40 MHz 600,0 800,0 1.147,1
20 MHz 288,9 346,7 573,5
3x3
MIMO
160 MHz   2.340,0 3.602,9
80 MHz   1.300,0 1.801,5
40 MHz 450,0 600,0 860,3
20 MHz 216,7 288,9 430,1
2x2
MIMO
160 MHz   1.733,3 2.402,0
80 MHz   866,7 1.201,0
40 MHz 300,0 400,0 573,5
20 MHz 144,4 173,3 286,8
1x1
MIMO
160 MHz   866,7 1.201,0
80 MHz   433,3 600,5
40 MHz 150,0 200,0 286,8
20 MHz 72,2 86,7 143,4
Höchste unterstützte Datenrate:
  • 5 GHz-Betrieb
  • 2,4 GHz-Betrieb (40 MHz)
  • 2,4 GHz-Betrieb (20 MHz)
LANCOM Produkte, die diese
Datenrate unterstützen:

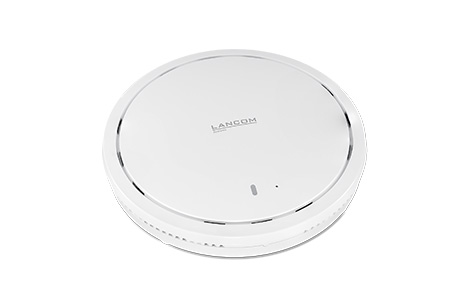

LANCOM LW-600 LANCOM LW-600
LANCOM LX-6200
LANCOM OW-602
LANCOM Access Points
Wi-Fi 6 (4 x 4)
Wi-Fi 4
802.11n
(MBit/s)
Wi-Fi 5
802.11ac
(MBit/s)
Wi-Fi 6
802.11ax
(MBit/s)
4x4
MIMO
160 MHz   3.466,7 4.803,9
80 MHz   1.733,3 2.402,0
40 MHz 600,0 800,0 1.147,1
20 MHz 288,9 346,7 573,5
3x3
MIMO
160 MHz   2.340,0 3.602,9
80 MHz   1.300,0 1.801,5
40 MHz 450,0 600,0 860,3
20 MHz 216,7 288,9 430,1
2x2
MIMO
160 MHz   1.733,3 2.402,0
80 MHz   866,7 1.201,0
40 MHz 300,0 400,0 573,5
20 MHz 144,4 173,3 286,8
1x1
MIMO
160 MHz   866,7 1.201,0
80 MHz   433,3 600,5
40 MHz 150,0 200,0 286,8
20 MHz 72,2 86,7 143,4
Höchste unterstützte Datenrate:
  • 5 GHz-Betrieb
  • 2,4 GHz-Betrieb (40 MHz)
  • 2,4 GHz-Betrieb (20 MHz)
LANCOM Produkte, die diese
Datenrate unterstützen:
LANCOM LX-6400 LANCOM LX-6400
LANCOM LX-6402

Die abgebildeten Werte entsprechen den definierten, maximalen Brutto-Datenraten der jeweiligen WLAN-Standards. Aus ihnen geht die technisch maximale Datenrate hervor, mit der Clients der jeweiligen Kategorie versorgt werden können. Im 2,4 GHz-Betrieb sollte für eine realistische Betriebsannahme statt von 40 MHz eher von einer nutzbaren Kanalbreite von nur 20 MHz ausgegangen werden.



Erreichbare Nettodurchsätze beim Datentransport fallen in der Praxis jedoch deutlich niedriger aus, da neben dem Paket-Header-Overhead ebenfalls auch der Management-Traffic der Verbindung berücksichtigt werden muss. Auch teilen sich in der Regel mehrere Access Points und Clients zeitgleich die Sendezeit in der Luft. Diese konkurrieren zudem häufig mit weiteren, koexistenten Funktechnologien und -systemen wie bspw. Bluetooth, ZigBee, DECT in Form von Headsets, Kameras, Telefonen oder anderen Audio- und Videoübertragungssystemen, was die erreichbaren Nettodurchsätze weiter reduziert.



Hinweis: Die Verwendung von Wi-Fi 5-Datenraten (IEEE 802.11ac) ist laut Standard nur im 5 GHz-Frequenzband definiert. Im 2,4 GHz-Frequenzband werden auch bei Wi-Fi 5-Geräten weiterhin die abwärtskompatiblen Wi-Fi 4-Datenraten verwendet.
