Mit den DHCP-Optionen überträgt der DHCP-Server zusätzliche Konfigurationsparameter an die DHCP-Clients. Der Vendor-Class-Identifier (DHCP-Option 60) zeigt z. B. den Gerätetyp an. Die DHCP-Option 43 wird von verschiedenen Geräteherstellern verwendet, um während der Erstinbetriebnahme via DHCP weitere Informationen an Netzwerkgeräte zu verteilen. Die entsprechenden Parameter sind herstellerspezifisch. Für den R&S®NC-Rollout-Agent z. B. siehe hierzu Konfiguration des Zero-Touch-Rollouts.

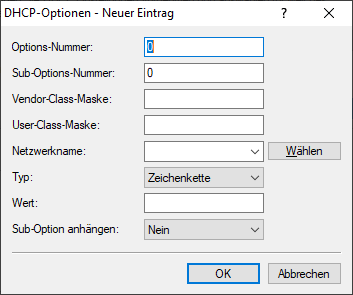

Die Konfiguration der DHCP-Optionen in LANconfig befindet sich unter . Klicken Sie auf Hinzufügen, um einen neuen Eintrag anzulegen.
- Options-Nummer
- Nummer der Option, die an die DHCP-Clients übermittelt werden soll. Die
Options-Nummer beschreibt die übermittelte Information, z. B. "17" (Root Path) für den Pfad zu einem Boot-Image für einen PC ohne eigene
Festplatte, der über BOOTP sein Betriebssystem bezieht.
Anmerkung: Eine Liste aller DHCP-Optionen finden Sie im RFC 2132 – DHCP Options and BOOTP Vendor Extensions der Internet Engineering Task Force (IETF).
- Sub-Options-Nummer
- Nummer der Sub-Option, die an die DHCP-Clients übermittelt werden soll. Eine DHCP-Option kann über Sub-Optionen weiter aufgeteilt werden. Z. B. wird Netzwerkgeräten wie SIP-Telefonen über die DHCP-Option 43 häufig mitgeteilt, wo ihre Firmware und Konfiguration heruntergeladen werden kann. Die dafür einzustellenden Sub-Optionen werden dann durch den jeweiligen Hersteller definiert.
- Vendor-Class-Maske
- Einige DHCP-Clients übermitteln bei Anfragen an DHCP-Server eine Vendor-Class-Id und / oder eine User-Class-ID. Diese erlauben es normalerweise, den Client eindeutig einem Hersteller oder sogar einer bestimmten Geräteklasse zuzuordnen – so enthalten die DHCP-Anfragen von R&S®NC-Geräten immer den String "LANCOM" in der Vendor-Class-ID, ggf. ergänzt um den genauen Gerätetyp. Der DHCP-Server kann diese Information nutzen, um jedem Gerätetyp nur die jeweils passenden DHCP-Optionen zu übermitteln. Dies ist insbesondere bei der DHCP-Option 43 relevant, da deren Inhalt nicht standardisiert ist, sondern Vendor-spezifisch – je nach Hersteller oder Geräte-Art müssen unterschiedliche Informationen vom DHCP-Server übermittelt werden. Dazu können die beiden Felder "Vendor-Class-Maske" und "User-Class-Maske" als Filter verwendet werden. Hier können Strings eingetragen werden, auf deren Vorhandensein der DHCP-Server eingehende Anfragen prüft. Nur wenn der konfigurierte Filter zur DHCP-Anfrage passt, wird anschließend die DHCP-Option ausgeliefert. Es darf mit den Wildcards "*" (beliebig viele Zeichen) und "?" (genau ein beliebiges Zeichen) gearbeitet werden. Bleiben die Felder leer, werden sie nicht beachtet und die Option wird immer ausgeliefert. Für R&S®NC-Geräte würde hier also z. B. "*LANCOM*" eingetragen.
- User-Class-Maske
- Filterkriterium, das von einigen Herstellern bei Anfragen an den DHCP-Server verwendet wird. Siehe auch Vendor-Class-Maske. Hier können Strings eingetragen werden, auf deren Vorhandensein der DHCP-Server eingehende Anfragen prüft. Nur wenn der konfigurierte Filter zur DHCP-Anfrage passt, wird anschließend die DHCP-Option ausgeliefert. Es darf mit den Wildcards "*" (beliebig viele Zeichen) und "?" (genau ein beliebiges Zeichen) gearbeitet werden. Bleiben die Felder leer, werden sie nicht beachtet und die Option wird immer ausgeliefert.
- Netzwerkname
- Name des IP-Netzwerks, in dem diese DHCP-Option verwendet werden soll.
- Typ
- Typ des Eintrags. Dieser Wert ist abhängig von der jeweiligen Option. RFC 2132
definiert z. B. die Option "35" (ARP Cache Timeout) wie folgt:
ARP Cache Timeout Option This option specifies the timeout in seconds for ARP cache entries. The time is specified as a 32-bit unsigned integer. The code for this option is 35, and its length is 4. Code Len Time +-----+-----+-----+-----+-----+-----+ | 35 | 4 | t1 | t2 | t3 | t4 | +-----+-----+-----+-----+-----+-----+
Aus dieser Beschreibung können Sie ablesen, dass für diese Option der Typ "32-Bit-Integer" verwendet wird.Anmerkung: Den Typ der Option entnehmen Sie bitte dem entsprechenden RFC bzw. bei herstellerspezifischen DCHP-Optionen der jeweiligen Herstellerdokumentation. - Wert
- In diesem Feld definieren Sie den Inhalt der DHCP-Option.
IP-Adressen werden in der üblichen Schreibweise von IPv4-Adressen angegeben, also z. B. als "123.123.123.100", Integer-Typen werden als
normale Dezimalzahlen eingetragen, Strings als einfacher Text.
Mehrere Werte in einem Feld werden mit Kommas separiert, also z. B. "123.123.123.100, 123.123.123.200".
Anmerkung: Die mögliche Länge des Optionswertes entnehmen Sie bitte dem entsprechenden RFC bzw. bei herstellerspezifischen DCHP-Optionen der jeweiligen Herstellerdokumentation.
- Sub-Option anhängen
- Für jede Sub-Option der Option 43 wird eine eigene Option angelegt und
übermittelt. Über diesen Schalter ist es möglich, mehrere DHCP-Option-43-Sub-Optionen zusammenzufassen. Dazu hier auf Ja
stellen. Das Zusammenfassen geschieht, wenn:
- Options-Nummer gleich 43 ist
- Sub-Options-Nummer ungleich Null ist
- Davor in der Tabelle bereits eine Option 43 mit Sub-Options-Nummer ungleich Null steht
Anmerkung: Beachten Sie die maximale Länge von 255 Zeichen für eine Option.

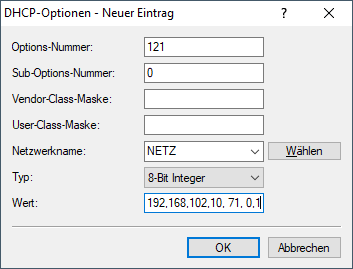

Beispiel: Option "Classless Static Route" im DHCP-Server übertragen
Um die Route 192.168.102.0/24 via 10.71.0.1 als Classless Static Route Option (121) im DHCP-Server zu übertragen, legen Sie folgenden Eintrag in der Tabelle an:
- Options-Nummer – 121
- Netzwerkname – Name des Netzes, in dem die Option an Clients übertragen werden soll.
- Typ – 8 Bit Integer
- Wert – 24,192,168,102,10, 71, 0,1
