Radio-Einstellungen

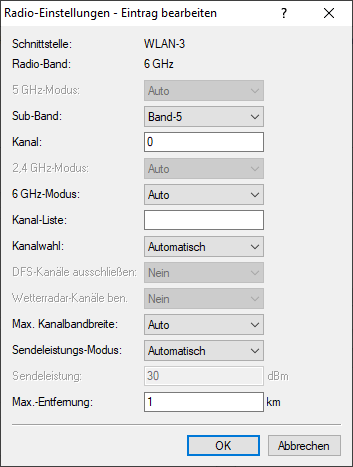

Konfigurieren Sie unter Wireless-LAN > WLAN-Netzwerke > Radio-Einstellungen alle Einstellungen rund um die physikalischen Radio-Parameter. Standardmäßig ist für jedes physikalisch vorhandene WLAN-Radio ein Eintrag in der Tabelle enthalten, der bei Bedarf modifiziert werden kann.

Auf kompatiblen Access Points enthält diese Tabelle einen zusätzlichen Eintrag "WLAN-3" zur Konfiguration des 6 GHz-WLAN-Radios.

Schnittstelle

Der interne Name des WLAN-Radios. Dieser kann nicht verändert werden.

Radio-Band

Zeigt an, ob diese Schnittstelle im 2,4‑GHz- oder 5‑GHz-Frequenzbereich arbeitet.

5 GHz-Modus

Konfigurieren Sie hier, in welchem Modus das 5‑GHz-Radio betrieben werden soll. Dies wirkt sich direkt auf die möglichen Datenraten aus. Bei einer hier vorgenommenen Einschränkung wird beim Einbuchungsvorgang eines Clients geprüft, ob die vom Client verwendeten Modi mit den hier konfigurierten übereinstimmen und abhängig davon die Einbuchung erlaubt oder abgelehnt. Folgende Modi stehen zur Auswahl:

Auto

Es werden alle vom Gerät unterstützten Modi verwendet.

11an-mixed

Es werden die Modi 802.11a und 802.11n verwendet.

11anac-mixed

Es werden die Modi 802.11a, 802.11n und 802.11ac verwendet.

11nac-mixed

Es werden die Modi 802.11n und 802.11ac verwendet.

11ac-only

Es wird nur der Modus 802.11ac verwendet.

11anacax-mixed

Es werden die Modi 802.11a, 802.11n, 802.11ac und 802.11ax (Wi‑Fi 6) verwendet.

Anmerkung: Für eine größtmögliche Kompatibilität und Leistungsfähigkeit sollte der Modus Auto gewählt werden.

Sub-Band

Konfigurieren Sie hier, welche Sub-Bänder im 5‑GHz-Modus verwendet werden. Folgende Sub-Bänder stehen zur Auswahl:

Band-1

Es wird nur das Sub-Band 1 verwendet. Dies entspricht den WLAN-Kanälen 36, 40, 44, 48, 52, 56, 60 und 64.

Band-2

Es wird nur das Sub-Band 2 verwendet. Dies entspricht den WLAN-Kanälen 100, 104, 108, 112, 116, 132, 136 und 140.

Band-1+2

Es wird sowohl das Sub-Band 1, als auch das Sub-Band 2 verwendet.

Band-5

Die Bezeichnung Band-5 orientiert sich an der U-NII-Nomenklatur der FCC und entspricht dem Band U-NII-5. In der EU ist im Rahmen des 6 GHz-Bands lediglich der Frequenzbereich 5.925–6.425 MHz für WLAN freigegeben (was Band-5, bzw. U-NII-5 entspricht).

Anmerkung: Die WLAN-Kanäle 120, 124 und 128 werden nicht verwendet, da diese Kanäle durch den Primärnutzer RADAR verwendet werden.

Kanal

Konfigurieren Sie hier den Kanal, auf dem das WLAN-Radio arbeiten soll. Der Wert "0" bewirkt die automatische Auswahl eines geeigneten Kanals.

Anmerkung: Bei der automatischen Kanalwahl erfolgt im laufenden Betrieb keine Änderung des Kanals. Der Kanal wird lediglich beim Start des WLAN-Moduls gewählt.

Anmerkung: Im 5‑GHz-Betrieb stellt der hier eingestellte Kanal einen bevorzugten Kanal dar. Da im 5‑GHz-Band Dynamic Frequency Selection (DFS) vorgeschrieben ist, kann die Verwendung des bevorzugten Kanals allerdings nicht garantiert werden.

Anmerkung:

Im 6 GHz-Band können in LCOS LX folgende Kanäle konfiguriert werden:

1, 5, 9, 13, 17, 21, 25, 29, 33, 37, 41, 45, 49, 53, 57, 61, 65, 69, 73, 77, 81, 85, 89, 93

Hierbei handelt es sich um 20 MHz breite Kanäle. Wird eine höhere Kanalbreite als 20 MHz gewählt (Standardeinstellung für das 6 GHz-Band: 160 MHz) wird der hier eingestellte Kanal zum Primärkanal des dann verwendeten breiteren Kanals. Auf diese Weise kann der Primärkanal ebenfalls frei innerhalb eines >20 MHz breiten Kanals gewählt werden – dazu muss lediglich der gewünschte 20 MHz-Kanal eingetragen werden.

2,4 GHz-Modus

Konfigurieren Sie hier, in welchem Modus das 2,4‑GHz-Radio betrieben werden soll. Dies wirkt sich direkt auf die möglichen Datenraten aus. Bei einer hier vorgenommenen Einschränkung wird beim Einbuchungsvorgang eines Clients geprüft, ob die vom Client verwendeten Modi mit den hier konfigurierten übereinstimmen und abhängig davon die Einbuchung erlaubt oder abgelehnt. Folgende Modi stehen zur Auswahl:

Auto

Es werden alle vom Gerät unterstützten Modi verwendet.

11bg-mixed

Es werden die Modi 802.11b und 802.11g verwendet.

11g-only

Es wird nur der Modus 802.11g verwendet.

11bgn-mixed

Es werden die Modi 802.11b, 802.11g und 802.11n verwendet.

11gn-mixed

Es werden die Modi 802.11g und 802.11n verwendet.

11bgnax-mixed

Es werden die Modi 802.11b, 802.11g, 802.11n und 802.11ax (Wi‑Fi 6) verwendet.

11gnax-mixed

Es werden die Modi 802.11g, 802.11n und 802.11ax (Wi‑Fi 6) verwendet.

Anmerkung: Für eine größtmögliche Kompatibilität und Leistungsfähigkeit sollte der Modus Auto gewählt werden.

6 GHz-Modus

Konfigurieren Sie hier, in welchem Modus das 6‑GHz-Radio betrieben werden soll. Folgende Modi stehen zur Auswahl:

802.11ax

Es wird der Modus 802.11ax (Wi‑Fi 6E) verwendet.

Kanal-Liste

Konfigurieren Sie hier eine kommaseparierte Liste von weiteren WLAN-Kanälen. Im Rahmen der automatischen Kanalwahl wird ein Kanal aus dieser Liste ausgewählt, anstatt aus allen unterstützten WLAN-Kanälen.

DFS-Kanäle ausschließen

Konfigurieren Sie hier, ob im 5‑GHz-Band Kanäle verwendet werden sollen, für die Dynamic Frequency Selection (DFS) vorgeschrieben ist. Werden diese Kanäle hierüber ausgeschlossen, stehen im 5‑GHz-Band noch die Kanäle 36, 40, 44 und 48 zur Verfügung. Da für diese kein DFS vorgeschrieben ist, können diese Kanäle bei aktivierter Option DFS-Kanäle ausschließen im Radio-Kanal und in der Kanal-Liste fest konfiguriert werden.

Wetterradar-Kanäle benutzen

Die von Wetterradaren verwendeten Kanäle 120, 124 und 128 im Frequenzbereich 5,6 bis 5,65 MHz werden zusätzlich von der automatischen Kanalwahl berücksichtigt und sie können explizit als Kanal angegeben werden. Wird einer der Kanäle verwendet, erhöht sich die DFS-Scan-Zeit (CAC-Time) von einer auf 10 Minuten. Während des Scans ist das 5 GHz-Radio nicht für Clients erreichbar.

Max. Kanalbandbreite

Konfigurieren Sie hier die maximal erlaubte Kanalbandbreite. Folgende Einstellungens stehen zur Auswahl:

Auto

Für ein 2,4‑GHz-Radio wird immer die Kanalbandbreite 20 MHz verwendet. Für ein 5‑GHz-Radio wird immer die anhand der Umgebung maximal mögliche Kanalbandbreite (bis zu 80 MHz) verwendet. Für ein 6‑GHz-Radio wird immer die anhand der Umgebung maximal mögliche Kanalbandbreite (bis zu 160 MHz) verwendet. Auf Wunsch kann die Kanalbbandreite hier über einen der anderen Werte weiter eingeschränkt werden.

20 MHz

Die Kanalbandbreite beträgt immer 20 MHz.

40 MHz

Abhängig von der Umgebung beträgt die Kanalbandbreite bis zu 40 MHz, kann aber auch auf 20 MHz zurückfallen.

80 MHz

Abhängig von der Umgebung beträgt die Kanalbandbreite bis zu 80 MHz, kann aber auch auf 40 MHz oder 20 MHz zurückfallen.

160 MHz

Abhängig von der Umgebung beträgt die Kanalbandbreite bis zu 160 MHz, kann aber auch auf 80 MHz, 40 MHz oder 20 MHz zurückfallen.

Antennen-Gewinn

Wenn Antennen mit einer höheren Sendeleistung eingesetzt werden, als in dem jeweiligen Land zulässig, ist eine Dämpfung der Leistung auf den zulässigen Wert erforderlich. Hier wird der Gewinn der Antenne abzüglich der tatsächlichen Kabeldämpfung eingetragen. Bei einer AirLancer Extender O-18a-Antenne mit einem Gewinn von 18 dBi wird bei einer Kabellänge von 4 m Länge mit einer Dämpfung 1 dB/m ein Antennen-Gewinn von 18 - 4 = 14 eingetragen. Aus diesem tatsächlichen Antennengewinn wird dann dynamisch unter Berücksichtigung der anderen eingestellten Parameter wie Land, Datenrate und Frequenzband die maximal mögliche Leistung berechnet und abgestrahlt.

Anmerkung: Nur bei Geräten mit externen Antennen verfügbar.

Antennen-Maske

Anmerkung: Die Einstellungen zur Antennenmaske haben nur Geräte mit externen bzw. abnehmbaren Antennen.

Diese Einstellung hilft bei der Verwendung von WLAN-Antennen mit vom Access Point abweichender Anzahl an Streams (z. B. Antenne mit zwei Streams, verbunden mit einem Access Point mit vier Streams). Hiermit können die nicht mit einer Antenne verbundenen Ports auf Seiten des Access Points deaktiviert werden.

Sendeleistungs-Modus

Diese Einstellung regelt, ob die maximal erlaubte und von der Hardware des Access Point realisierbare Sendeleistung verwendet wird ("Automatisch") oder ob im manuellen Modus ("Manuell") die gewünschte Ziel-Sendeleistung vorgegeben werden kann. Dies erfolgt im Feld Sendeleistung in dBm.

Sendeleistung

Abhängig von der Einstellung im Feld Sendeleistungs-Modus stellen Sie hier die Sendeleistung in dBm ein.

Anmerkung: Ist die Hardware des Access Points nicht in der Lage, die gewünschte Sendeleistung einzustellen, wird automatisch der maximal mögliche Wert eingestellt.

Anmerkung: In keinem Fall wird der Access Point die regulatorischen Limits für die Sendeleistung überschreiten. Diese werden automatisch immer beachtet, unabhängig von der hier vorgenommenen Konfiguration.

Max. Entfernung

Geben Sie hier die Distanz zur am weitesten entfernten WLAN-Station ein (z. B. zu einem WDS-Partner). Anhand dieser Einstellung wird der interne Timeout für WLAN-ACK-Pakete so weit erhöht, dass Pakete von einer weit entfernten Station noch verarbeitet werden können. Default ist 1 Kilometer.
