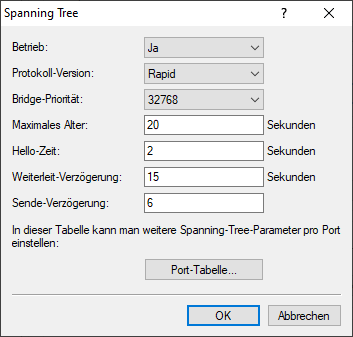

Spanning Tree Protokoll konfigurieren

Bei ausgeschaltetem Spanning Tree verschickt ein Gerät keine Spanning-Tree-Pakete und leitet empfangene Spanning-Tree-Pakete durch, anstatt sie selber zu verarbeiten.

Classic: Verwendet die Verfahren des klassischen STP zur Bestimmung der Netzwerktopologie.
Rapid: Verwendet die Verfahren des RSTP zur Bestimmung der Netzwerktopologie.; Anmerkung: RSTP ist kompatibel zu STP. Wenn Komponenten im Netzwerk verwendet werden, die nur das klassische STP unterstützen, werden auch bei Aktivierung von RSTP die Verfahren von STP verwendet.

Legt die Priorität der Bridge im LAN fest. Damit kann man beeinflussen, welche Bridge vom Spanning-Tree-Protokoll bevorzugt zur Root-Bridge gemacht wird.

Anmerkung: Aus Gründen der Kompatibilität zu RSTP sollte dieser Wert nur in Schritten von 4096 verändert werden, da bei RSTP die unteren 12 Bit dieses 16-Bit-Wertes für andere Zwecke verwendet werden.

Dieser Wert bestimmt die Zeit (in Sekunden), nach der eine Bridge über Spanning-Tree empfangene Nachrichten als "veraltet" verwirft. Dieser Parameter bestimmt, wie schnell der Spanning-Tree-Algorithmus auf Änderungen z. B. durch ausgefallene Bridges reagiert.

Anmerkung: Eine Modifikation dieses Zeitwertes wird nur bei genauer Kenntnis des Spanning-Tree-Protokolls empfohlen. Eine Anpassung kann sinnvoll sein, um Reaktionszeiten auf Topologieveränderungen zu optimieren oder eine stabile Funktion in Netzen mit sehr vielen "Bridge-Hops" zu erreichen.

Dieser Parameter (in Sekunden) legt fest, in welchen Intervallen ein als Root-Bridge ausgewähltes Gerät Spanning-Tree-Informationen ins LAN schickt.

Anmerkung: Eine Modifikation dieses Zeitwertes wird nur bei genauer Kenntnis des Spanning-Tree-Protokolls empfohlen. Eine Anpassung kann sinnvoll sein, um Reaktionszeiten auf Topologieveränderungen zu optimieren oder eine stabile Funktion in Netzen mit sehr vielen "Bridge-Hops" zu erreichen.

Diese Zeit (in Sekunden) legt fest, wieviel Zeit mindestens vergehen muss, bevor ein Spanning-Tree-Port den Zustand (Listening, Learning, Forwarding) wechseln darf.

Anmerkung: Bei Verwendung des RSTP hat die Weiterleitungs-Verzögerung oft keine Auswirkung, da das RSTP selbst über geeignete Mechanismen verfügt, um den schnellen Wechsel in den Forwarding-Zustand auszulösen.

Anmerkung: Eine Modifikation dieses Zeitwertes wird nur bei genauer Kenntnis des Spanning-Tree-Protokolls empfohlen. Eine Anpassung kann sinnvoll sein, um Reaktionszeiten auf Topologieveränderungen zu optimieren oder eine stabile Funktion in Netzen mit sehr vielen "Bridge-Hops" zu erreichen.

Anzahl der BPDUs, die bei RSTP gesendet werden dürfen, bevor eine Sekunde Pause eingelegt wird.

Anmerkung: Bei Verwendung des klassischen STP hat die Sende-Verzögerung keine Auswirkung.

In der Port-Tabelle können für alle verfügbaren Ports (LAN, Wireless LAN, Point-to-Point-Strecken) folgende Werte separat eingestellt werden.

Priorität: Legt die Priorität des Ports fest. Bei mehreren möglichen Netzwerkpfaden mit gleichem Pfadkosten entscheidet die Priorität, welcher Port verwendet wird. Bei Gleichheit der Priorität wird der Port gewählt, der weiter oben in der Liste steht.
Anmerkung: Aus Gründen der Kompatibilität zu RSTP darf dieser Wert nur in Schritten von 16 verändert werden, da bei RSTP nur die oberen 4 Bit dieses 16-Bit-Wertes genutzt werden.
Als Edge-Port kennzeichnen: Kennzeichnet den Port als Edge-Port, an dem keine weitere Bridge, sondern nur Endgeräte wie Workstations oder Server angeschlossen sind. Edge-Ports wechseln sofort in den Forwarding-Zustand.
Anmerkung: Edge-Ports werden weiterhin vom RSTP überwacht. Werden an einem solchen Port BPDU entdeckt, verliert der Port den Status als Edge-Port.
Pfadkosten-Beeinflussung: Mit diesem Parameter wird die Priorität von gleichwertigen Pfaden gesteuert. Der hier eingestellte Wert wird anstelle der berechneten Pfadkosten für die Auswahl verwendet. Die Voreinstellung 0 schaltet die Pfadkosten-Beeinflussung aus.
