WLAN-Data-Trace

Bei Problemen hilft häufig ein Trace. Hier lassen sich dafür spezielle Einstellungen für WLAN-Traces vornehmen. Siehe auch Trace-Ausgaben – Infos für Profis.

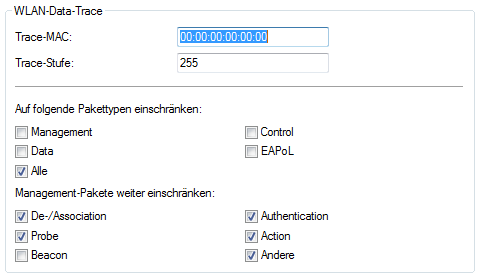

LANconfig: Wireless-LAN > Allgemein > Erweiterte Einstellungen > Trace





Trace-MAC
Für den WLAN-Data-Trace kann die Ausgabe von Tracemeldungen auf einen bestimmten Client eingestellt werden, dessen WLAN-MAC-Adresse hier eingetragen wird. Jede Netzwerkkarte hat eine eigene, weltweit eindeutige MAC-Adresse. Diese Adresse ist eine 12-stellige Hexadezimalzahl (z. B. 00A057010203). Sie finden diese Adresse meistens als Aufdruck auf der Netzwerkkarte selbst.
Anmerkung: Die Eingabe von '000000000000' deaktiviert diese Funktion und gibt die Tracemeldungen von allen Clients aus.
Trace-Stufe
Für den WLAN-Data-Trace lässt sich die Ausgabe von Tracemeldungen auf einen bestimmten Inhalt beschränken. Der hier eingetragene Wert schränkt die Pakete im WLAN-DATA-Trace bis zur entsprechenden Stufe ein.
Mögliche Werte:
0 bis 255
Besondere Werte:
0: nur die Meldung, dass ein Paket überhaupt empfangen/gesendet wurde
1: zusätzlich die physikalischen Parameter der Pakete (Datenrate, Signalstärke etc.)
2: zusätzlich der MAC-Header
3: zusätzlich der Layer3-Header (z. B. IP)
4: zusätzlich der Layer4-Header (TCP, UDP...)
5: zusätzlich die TCP/UDP-Payload
255: keine Beschränkung des Inhalts. Der Trace gibt die kompletten Pakete aus.
Default:
255
Pakettypen
Ähnlich wie bei der Trace-MAC und der Trace-Stufe lassen sich die Ausgaben im WLAN-DATA-Traces anhand des Typs der empfangenen bzw. gesendeten Pakete einschränken, z. B. Management (Authenticate, Association, Action, Probe-Request/Response), Control (z. B. Powersave-Poll), EAPOL (802.1X-Verhandlung, WPA-Key-Handshake).
Mögliche Werte:
Management
Control
Daten
EAPOL
Alle
Default:
Alle
Management-Pakete
Mit dieser Auswahl lässt sich einstellen, welche Klassen von Management-Frames im WLAN-DATA-Trace auftauchen sollen.
Mögliche Werte:
Assoziierung: (Re)Association Request/Response, Disassociate
Authentisierung: Authentication, Deauthentication
Probes: Probe Request, Probe Response
Action
Beacon
Andere: alle restlichen Management-Frametypen
Default:
Assoziierung
Authentisierung
Probes
Action
Andere
