ADSL- / VDSL-Modem-Betrieb (Brigde-Mode)

Im Zuge der Umstellung von ISDN-Anschlüssen auf All-IP werden vorhandene ISDN-Anschlüsse ggf. in zusätzliche DSL-Anschlüsse gewandelt. Damit diese zusätzlich gewonnene Bandbreite für das gesamte Netzwerk zur Verfügung steht muss der DSL-Anschluss mit dem bereits vorhandenen Router verbunden werden. Ist der DSL-Anschluss des Gateways bereits belegt, kann ein LANCOM VDSL-Router als reines DSL-Modem vorgeschaltet werden. Die Zugangs- und VoIP-Daten werden somit weiter im Hauptgateway hinterlegt. Somit können weitere DSL-Anschlüsse transparent in das vorhandene Szenario eingebunden werden.

Zur Konfiguration gehen Sie folgendermaßen vor:

1. Den LANCOM Router, welcher als Modem genutzt werden soll, mit dem VDSL-Anschluss verbinden.
2. Das Hauptgateway über ein Ethernet-Kabel mit dem LANCOM Modem verbinden.
3. Unter Schnittstellen > LAN > Port-Tabelle das verwendete LAN und das xDSL-Interface in eine freie Bridge-Gruppe setzen.

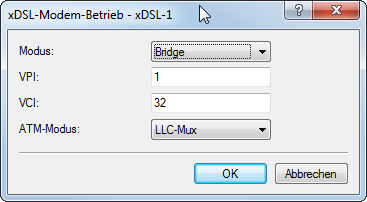

4. In Schnittstellen > WAN > Schnittstellen-Einstellungen > xDSL-Modem-Betrieb den VDSL-Port auf Bridge-Modus konfigurieren. Bei Verwendung eines ADSL-Anschlusses müssen Sie ggf. die ATM-Parameter korrigieren (Deutsche Telekom: VPI 1, VCI 32, ATM-Modus LLC-Mux).





5. Den DHCP-Server unter IPv4 > DHCPv4 > DHCP-Netzwerke deaktivieren.
6. Dem Router unter IPv4 > Allgemein > IP-Netzwerke eine Intranet-IP-Adresse aus einem nicht genutzten Bereich geben (z. B. 192.168.3.254).
   Wichtig: Beachten Sie, dass hierbei die oben verwendete freie Bridge-Gruppe unter Schnittstellen-Zuordnung ausgewählt werden muss.
7. Richten Sie auf dem Hauptgateway die Internetverbindung mittels Setup-Assistent ein:

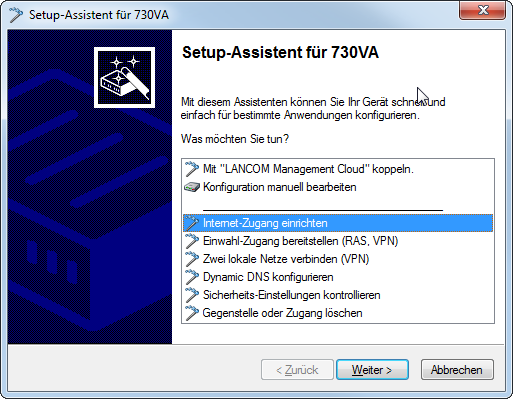

   1. Selektieren Sie ihr Gerät in LANconfig und rufen Sie den Setup-Assistenten "Internet-Zugang einrichten" auf.

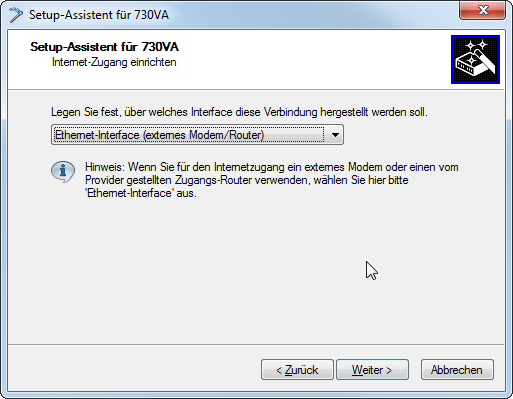

   2. Folgen sie den Anweisungen des Setup-Assistenten und wählen jeweils die für Sie passende Option aus. Im Schritt "Interface für diese Verbindung" wählen Sie die Option Ethernet-Interface (externes Modem/Router).






Wenn der Sync-Status des LANCOM Modems aus dem Netzwerk abrufbar sein soll, dann müssen Sie unter Kommunikation > Gegenstellen > Gegenstellen (DSL) die Gegenstelle "Management" mit Haltezeit "9999" Sekunden, Layername "IPOE" und DSL-Port "1" anlegen.

Legen Sie in der IP-Parameterliste unter Kommunikation > Protokolle für die Gegenstelle "Management" eine IP-Adresse aus dem ungenutzten Bereich (z. B. 192.168.3.1/24) fest. Anschließend müssen Sie noch unter IP-Router > Routing > IPv4-Routing-Tabelle einen Eintrag für 192.168.3.0/24 auf Gegenstelle "Management" mit deaktivierter IP-Maskierung anlegen. Dann kann das Modem über die IP-Adresse 192.168.3.254 erreicht und ausgelesen werden.
