MLD-Proxy

Ein MLD-Proxy wird in der Regel bei Interzugängen mit Multicast IPTV über IPv6 verwendet. Dabei senden Clients bzw. IPTV Set-Top-Boxen (STBs) im lokalen Netz MLD-Nachrichten um einen bestimmten TV-Kanal zu empfangen. Dazu treten sie bestimmten Multicast-Gruppen bei und verlassen diese auch wieder. Der Router bzw. die MLD-Proxy-Funktionalität empfängt die MLD-Nachrichten und leitet sie an das Provider-Netzwerk weiter bzw. filtert die Gruppen bei Bedarf. Der MLD-Proxy arbeitet dabei als Stellvertreter für das lokale Netzwerk mit seinen Clients.

Ein MLD-Proxy kann auch in einfachen Multicast-Routing Szenarien beispielsweise über VPN verwendet werden ohne dass PIM verwendet werden muss. Durch die Konfiguration des MLD-Proxies wird eine statische (Baum-)Struktur ohne alternative Pfade bzw. Redundanz sowie Loop-Verhinderung erzeugt. MLD-Proxies können durch eine Reihenschaltung mehrerer Router "kaskadiert" werden.

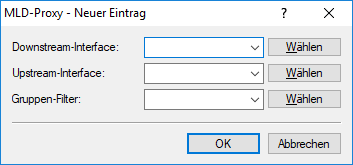

In LANconfig konfigurieren Sie den MLD-Proxy unter Multicast > IGMP / MLD > Multicast Listener Discovery (MLD) über MLD-Proxy.





Downstream-Interface
Interface-Name auf dem MLD-Clients Gruppen beitreten können und MLD-Nachrichten vom Proxy empfangen werden. Mögliche Werte sind IPv6-Netzwerke, z. B. INTRANET, IPv6-(WAN)-Gegenstellen oder RAS-Templates. Bei Provider-basierten IPTV-Szenarien muss hier das lokale Netzwerk, z. B. INTRANET, konfiguriert werden.
Upstream-Interface
Interface Name auf dem MLD-Nachrichten vom Proxy stellvertretend für Clients gesendet werden. Die Quelle der Multicast-Nachrichten muss über dieses Interface erreicht werden. Mögliche Werte sind IPv6-Netzwerke, z. B. INTRANET sowie IPv6-(WAN)-Gegenstellen. Bei Provider-basierten IPTV-Szenarien muss hier die WAN-Gegenstelle, z. B. INTERNET, konfiguriert werden.
Gruppenfilter
Name des Gruppenfilters, der für diesen Proxy gelten soll. Referenziert die Tabelle IPv6-Filter-Listen unter Multicast > Allgemein. Standardmäßig ist der Filtereintrag leer bzw. verweist auf die Filterliste "ANY", die alle Multicast-Gruppen erlaubt. Mit Hilfe des Gruppenfilters können die möglichen Multicast-Gruppen für Clients eingeschränkt werden.
