464XLAT

464XLAT nach RFC 6877 ist ein Übersetzungsverfahren von IPv4 zu IPv6 und wieder zu IPv4. Das Verfahren wird häufig von Mobilfunkprovidern eingesetzt, um in einem IPv6-Only-APN auf Basis von NAT64 Zugang zu IPv4 zu ermöglichen. An 464XLAT sind zwei Seiten beteiligt: Die Client-Seite bzw. der Client-Translator (CLAT – Customer-Side Translator) sowie der Provider-Translator (PLAT – Provider-Side Translator) bzw. das NAT64-Gateway des Providers. Das LCOS unterstützt die CLAT-Seite, um einem Netzwerk hinter einem Router Zugang zu IPv4-Netzwerken zu ermöglichen. Im Unterschied zu DS-Lite, bei dem ein 4in6-Tunnel zum AFTR-Gateway aufgebaut wird, verwendet 464XLAT eine Übersetzung (Translation) des IPv4-Pakets nach IPv6. Auf der PLAT-Seite wird das Paket zurück in IPv4 übersetzt. Aufgrund der zweifachen Übersetzung ergibt sich der Name 464. In der Regel wird das NAT64-Präfix 64:ff9b::/96 auf der Provider-Seite zur Übersetzung verwendet. Um 464XLAT zu verwenden, muss zunächst eine IPv6-Verbindung konfiguriert werden. Anschließend wird eine 464XLAT-Gegenstelle hinzugefügt. Auf diese Gegenstelle zeigt dann die IPv4-Default-Route.

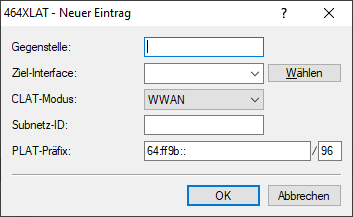

In LANconfig erfolgt die Konfiguration unter IPv6 > Tunnel > 464XLAT.

Gegenstelle
Vergeben Sie einen eindeutigen Namen für diese Gegenstelle. Max. 16 Zeichen in Großbuchstaben.
Ziel-Interface
Name des darunterliegenden WAN-Interface bzw. der darunterliegenden Gegenstelle, z. B. INTERNET. Max. 16 Zeichen in Großbuchstaben.
CLAT-Modus
Definiert, mit welcher Methode das CLAT-Präfix erzeugt werden soll.
DHCPv6-PD
Verwendet der Internetprovider DHCPv6 Präfix Delegation, z. B. bei DSL oder Kabelverbindungen, so muss der CLAT-Modus DHCPv6-PD verwendet werden. Über die Subnet ID kann gesteuert werden, welches Subnetz des delegierten Präfixes für das CLAT-Präfix verwendet werden soll. Die Subnetz ID kann z. B. als "0", "1" oder "FF" konfiguriert werden.
WWAN (Default)
Ist die Internetverbindung eine Mobilfunkverbindung (WWAN), so muss der CLAT-Modus WWAN verwendet werden. Das CLAT-Präfix wird aus dem /64 WAN-Präfix gebildet. Die Subnet-ID muss 0 oder leer sein. In der IPv4-Routing-Tabelle muss für die WAN-Verbindung NAT aktiviert werden.
Statisch
Verwendet der Internetprovider ein statisches Präfix, so kann im Feld Subnet-ID das statische /64 Präfix für das CLAT-Präfix verwendet werden, z. B. 2001:db8:: (ohne die Angabe /64). Dieser Modus kann auch verwendet werden, falls 464XLAT auf einer VPN-Verbindung oder einem Tunnel-Interface verwendet werden soll. In diesem Fall muss das VPN-Interface eine statische IPv6-Adresse konfiguriert haben.
Subnetz-ID
Subnetz-ID die mit dem delegierten DHCPv6-Präfix des Providers verknüpft wird. In das resultierende Präfix wird die IPv4-Quelladresse eingebettet, wenn das Paket ins WAN gesendet wird. Im Falle einer WWAN-Verbindung (/64-Präfix) kann entweder der Wert 0 konfiguriert werden, oder der Parameter kann leer gelassen werden (Default). Wird für CLAT-Modus der Wert statisch verwendet, so kann im Feld Subnetz-ID das statische /64 Präfix als CLAT-Präfix konfiguriert werden, z. B. 2001:db8:: (ohne die Angabe /64). Beispiel für Subnetz-IDs: 0, 1, 12, 1f3b oder 2001:db8::
PLAT-Präfix
IPv6-Präfix, das auf der Providerseite zur Übersetzung verwendet wird. Wenn der Wert leer gelassen wird, wird eine DNS Präfix-Discovery nach RFC 7050 durchgeführt, um das PLAT-Präfix automatisch zu ermitteln. Default: 64:ff9b::/96
