Backup mit redundanten WLAN-Controllern

Diese Form des Backups bietet sich an, wenn Sie einen WLC durch einen zweiten WLC absichern und dabei jederzeit die volle Kontrolle über alle gemanagten APs behalten möchten. Der Backup-WLC wird dabei so konfiguriert, dass er die benötigten Zertifikate über SCEP vom abgesicherten Haupt-WLC bezieht.





  1. Stellen Sie auf beiden WLCs 1 und 2 die gleiche Uhrzeit ein.
  2. Schalten Sie die CA auf dem Backup-WLC aus (WEBconfig: LCOS-Menübaum > Setup > Zertifikate > SCEP-CA > Aktiv).

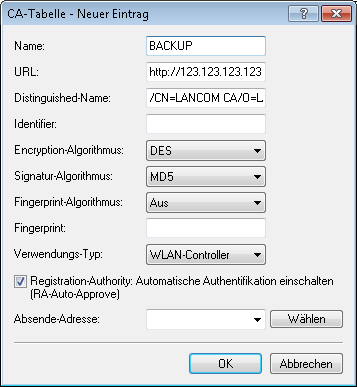

  3. Erstellen Sie in der Konfiguration des SCEP-Clients im Backup-WLC einen neuen Eintrag in der CA-Tabelle (in LANconfig unter Zertifikate > SCEP-Client > CA-Tabelle). Darin wird die CA des Haupt-WLC eingetragen.




  4. Geben Sie als URL die IP-Adresse oder den DNS-Namen des Haupt-WLCs ein gefolgt vom Pfad zur CA /cgi-bin/pkiclient.exe, also z. B. 10.1.1.99/cgi-bin/pkiclient.exe.
    • Distinguished-Name: Standardname der CA (/CN=LANCOM CA/O=LANCOM SYSTEMS/C=DE) bzw. der Name der auf dem primären Controller vergeben wurde
    • RA-Auto-Approve einschalten
    • Verwendungs-Typ: WLAN-Controller

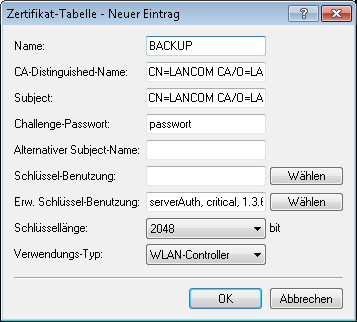

  5. Erstellen Sie dann einen neuen Eintrag in der Zertifikats-Tabelle mit folgenden Angaben:




    • CA-Distinguished-Name: Der Standardname, der bei der CA eingetragen wurde, also z. B. /CN=LANCOM CA/O=LANCOM SYSTEMS/C=DE
    • Subject: Angabe der MAC-Adresse des Haupt-WLAN-Controllers in der Form: /CN=00:a0:57:01:23:45/O=LANCOM SYSTEMS/C=DE
    • Challenge: Das allgemeine Challenge-Passwort der CA auf dem primären WLAN-Controller oder ein extra für den Controller manuell vergebenes Passwort.
    • Erweiterte Schlüsselbenutzung: critical,serverAuth,1.3.6.1.5.5.7.3.18
    • Schlüssellänge: 2048 Bit
    • Verwendungs-Typ: WLAN-Controller
  6. Wenn im Backup-Controller zuvor schon eine SCEP-Konfiguration aktiv war, müssen folgende Aktionen unter WEBconfig ausgeführt werden (Experten-Konfguration > Setup > Zertifikate > SCEP-Client):
    • Bereinige-SCEP-Dateisystem
    • Aktualisieren (2x: beim ersten Mal holt sich der SCEP-Client nur die neuen CA/RA Zertifikate, beim zweiten Mal wird das Gerätezertifikat aktualisiert)
  7. Konfigurieren Sie den ersten WLC 1 wie gewünscht mit allen Profilen und der zugehörigen AP-Tabelle. Die APs bauen dann die Verbindung zum ersten WLC auf. Die APs erhalten von diesem WLC ein gültiges Zertifikat und eine Konfiguration für die WLAN-Module.
  8. Übertragen Sie die Konfiguration des ersten WLCs 1 z. B. mit LANconfig auf den Backup-Controller 2. Dabei werden auch die Profile und die AP-Tabellen mit den MAC-Adressen der APs auf den Backup-WLC übertragen. Alle APs bleiben in diesem Zustand weiterhin beim ersten WLC angemeldet. Ist die Übertragung der Konfiguration erfolgt, ist es erforderlich, dass Sie dem Backup-Controller eine neue IP-Adresse zuweisen.

Fällt der erste WLC 1 aus, suchen die APs automatisch nach einem anderen WLC und finden dabei den Backup-WLC 2. Da dieser über die gleichen Root-Zertifikate verfügt, kann er die Zertifikate der APs auf Gültigkeit überprüfen. Da die APs außerdem mit ihrer MAC-Adresse in der AP-Tabelle des Backup-WLCs eingetragen sind, übernimmt der Backup-WLC vollständig die Verwaltung der APs. Änderungen in den WLAN-Profilen des Backup-WLCs wirken sich direkt auf die gemanagten APs aus.

Anmerkung: Die APs bleiben in diesem Szenario so lange in der Verwaltung des Backup-WLCs, bis dieser entweder selbst einmal nicht erreichbar ist oder bis sie manuell getrennt werden.
Anmerkung: Mit der Einstellung des autarken Weiterbetriebs können die APs auch während der Suche nach einem Backup-WLC mit der aktuellen WLAN-Konfiguration in Betrieb bleiben, und die WLAN-Clients bleiben eingebucht.
