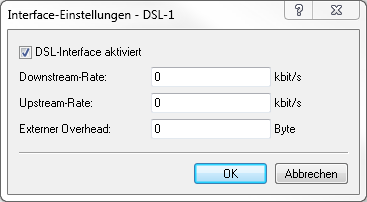

Die Beschränkungen der Datenübertragungsrate für Ethernet-, DSL und DSLoL-Schnittstellen werden in LANconfig unter über die Schaltfläche Interface-Einstellungen festgelegt.
Anmerkung: Die Werte für die Upstream-Rate und die Downstream-Rate werden in kbit/s
angegeben, die Werte für den externen Overhead in Bytes/Paket.
Ethernet-, DSL und DSLoL-Schnittstellen
- Ein DSL-Interface kann in diesem Dialog vollständig ausgeschaltet werden.
- Als Upstream- und Downstream-Rate werden hier die Bruttodatenraten angegeben, die üblicherweise etwas über den Nettodatenraten liegen, die der Provider als garantierte Datenrate angibt (siehe auch Das Warteschlangenkonzept).
- Der "externe Overhead" berücksichtigt Informationen, die bei der Datenübertragung den Paketen zusätzlich angehängt werden. Bei Anwendungen mit eher kleinen Datenpaketen (z. B. Voice-over-IP) macht sich dieser Extra-Overhead durchaus bemerkbar. Beispiele für den externen Overhead:
| Übertragung | externer Overhead | Bemerkung |
|---|---|---|
| T-DSL | 36 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| PPTP | 24 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| IPoA (LLC) | 22 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| IPoA (VC-MUX) | 18 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| Kabelmodem | 0 | direkte Übertragung von Ethernet-Paketen |
Über die Konsole können die Beschränkungen der Datenübertragungsrate für Ethernet-, DSL und DSLoL-Interfaces an folgender Stelle eingetragen werden:
VDSL- und ADSL-Schnittstellen
Für die ordnungsgemäße Funktion von Quality of Service ist es erforderlich, dass die tatsächliche Bandbreite der WAN-Verbindung bekannt ist. Es kann vorkommen, dass die vom DSL-Modem ausgehandelte Bandbreite nicht mit der tatsächlichen Datenübertragungsrate übereinstimmt. In diesem Fall ist es erforderlich, die Geschwindigkeit der DSL-Verbindung manuell auf den tatsächlichen Wert zu korrigieren.
Anmerkung: Gilt nur für Geräte mit integriertem ADSL- / VDSL-Modem.
- Beispiel:
- Die ausgehandelte Bandbreite der DSL-Synchronisierung ergibt 100 MBit/s. Tatsächlich steht nur eine Übertragungsgeschwindigkeit von 50 MBit/s zur Verfügung.

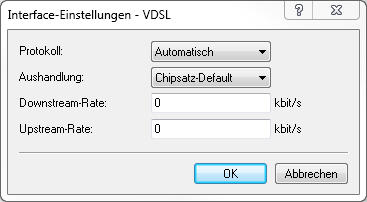

Einstellungen für Geräte mit integriertem VDSL-Modem
- Protokoll
-
Wählen Sie das Protokoll aus, welches an Ihrem DSL-Anschluss verwendet wird.
Informationen dazu erhalten Sie bei Ihrem Internet-Provider.
Folgende Optionen stehen zur Auswahl:
- Automatisch
- Automatische Auswahl des Betriebsmodus.
- VDSL2 (G.993.2)
- Betriebsmodus VDSL2 für Übertragungsraten für bis zu 100 MBit/s im Up- und Downstream.
- ADSL
- Betriebsmodus ADSL mit bis zu 8 MBit/s Downstream und 0,6 MBit/s Upstream.
- ADSL2+ (G.992.5)
- Betriebsmodus ADSL2+ mit bis zu 24 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2 (G.992.3)
- Betriebsmodus ADSL2 mit bis zu 12 MBit/s Downstream und 1,2 MBit/s Upstream.
- ADSL1 (G.992.1/G.DMT)
- Betriebsmodus ADSL (G.DMT) mit bis zu 8 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2+ (Annex J)
- Betriebsmodus All Digital ADSL2+ mit bis zu 24 MBit/s Downstream und 3,5 MBit/s Upstream.
- ADSL2 (Annex J)
- Betriebsmodus All Digital Mode ADSL2 mit bis zu 12 MBit/s Downstream und 3,5 MBit/s Upstream.
- Aus
- Die Schnittstelle ist nicht aktiv.
- Aushandlung
- Wählen Sie für diese Schnittstelle zwischen folgenden Aushandlungsmethoden aus:
- Chipsatz-Default
- Die Aushandlung erfolgt nach dem Standard des jeweiligen Geräte-Chipsatzes.
- V43 wenn benötigt
- Zur Aushandlung wird, falls erforderlich, der Trägersatz V43 verwendet.
- V43 aktiviert
- Für die Aushandlung wird der Trägersatz V43 aktiviert.
- V43 deaktiviert
- Für die Aushandlung wird der Trägersatz V43 deaktiviert.
- Downstream-Rate
- Geben Sie die Downstream-Rate (RX) an. Die tatsächliche Bandbreite entspricht dem
Minimum des ausgehandelten und des hier gesetzten Wertes.
Anmerkung: Beim Defaultwert 0 wird der automatisch ausgehandelte Wert verwendet.
- Upstream-Rate
- Geben Sie die Upstream-Rate (TX) an. Die tatsächliche Bandbreite entspricht dem
Minimum des ausgehandelten und des hier gesetzten Wertes.
Anmerkung: Beim Defaultwert 0 wird der automatisch ausgehandelte Wert verwendet.

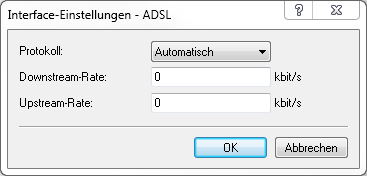

Einstellungen für Geräte mit integriertem ADSL-Modem
- Protokoll
-
Wählen Sie das Protokoll aus, welches an Ihrem DSL-Anschluss verwendet wird.
Informationen dazu erhalten Sie bei Ihrem Internet-Provider.
Folgende Optionen stehen zur Auswahl:
- Automatisch
- Automatische Auswahl des Betriebsmodus.
- ADSL1 (autom. Annex A/B)
- Betriebsmodus ADSL over POTS / ISDN für Übertragungsraten für bis zu 10 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2 (autom. Annex A/B)
- Betriebsmodus ADSL2 over POTS / ISDN für Übertragungsraten für bis zu 12 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2+ (autom. Annex A/B)
- Betriebsmodus ADSL2+ over POTS / ISDN für Übertragungsraten für bis zu 24 MBit/s Downstream und 1 MBit/s Upstream.
- Auto-POTS (autom. Annex A/I/L/M)
- Betriebsmodus ADSL over POTS für Übertragungsraten von 10 bis zu 24 MBit/s Downstream und bis zu 3,5 MBit/s Upstream.
- ADSL1 (Annex A)
- Betriebsmodus ADSL over POTS für Übertragungsraten bis zu 10 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2 (Annex A)
- Betriebsmodus ADSL2 over POTS mit bis zu 12 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2+ (Annex A)
- Betriebsmodus ADSL2+ over POTS mit bis zu 24 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2 (Annex I)
- Betriebsmodus All Digital Mode ADSL2 mit bis zu 12 MBit/s Downstream und 3,2 MBit/s Upstream.
- ADSL2+ (Annex I)
- Betriebsmodus All Digital ADSL2+ mit bis zu 24 MBit/s Downstream und 3,2 MBit/s Upstream.
- ADSL2 (Annex L)
- Betriebsmodus RE-ADSL2 mit bis zu 6 MBit/s Downstream und 1,2 MBit/s Upstream.
- ADSL2 (Annex M)
- Betriebsmodus ADSL2 mit bis zu 24 MBit/s Downstream und 3,5 MBit/s Upstream.
- ADSL2+ (Annex M)
- Betriebsmodus ADSL2+ mit bis zu 24 MBit/s Downstream und 3,7 MBit/s Upstream.
- Auto-ISDN (autom. Annex B/J)
- Betriebsmodus ADSL over ISDN für Übertragungsraten von 10 bis zu 24 MBit/s Downstream und bis zu 3,5 MBit/s Upstream.
- ADSL1 (Annex B)
- Betriebsmodus ADSL over ISDN für Übertragungsraten bis zu 10 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2 (Annex B)
- Betriebsmodus ADSL over ISDN für Übertragungsraten bis zu 12 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2+ (Annex B)
- Betriebsmodus ADSL over ISDN für Übertragungsraten bis zu 24 MBit/s Downstream und 1 MBit/s Upstream.
- ADSL2 (Annex J)
- Betriebsmodus ADSL over ISDN für Übertragungsraten bis zu 12 MBit/s Downstream und 3,5 MBit/s Upstream.
- ADSL2+ (Annex J)
- Betriebsmodus ADSL over ISDN für Übertragungsraten bis zu 24 MBit/s Downstream und 3,5 MBit/s Upstream.
- Aus
- Die Schnittstelle ist nicht aktiv.
- Downstream-Rate
- Geben Sie die Downstream-Rate (RX) an. Die tatsächliche Bandbreite entspricht dem
Minimum des ausgehandelten und des hier gesetzten Wertes.
Anmerkung: Beim Defaultwert 0 wird der automatisch ausgehandelte Wert verwendet.
- Upstream-Rate
- Geben Sie die Upstream-Rate (TX) an. Die tatsächliche Bandbreite entspricht dem
Minimum des ausgehandelten und des hier gesetzten Wertes.
Anmerkung: Beim Defaultwert 0 wird der automatisch ausgehandelte Wert verwendet.
