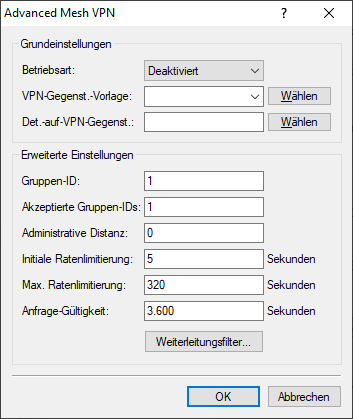

Konfigurieren Sie Advanced Mesh VPN in LANconfig unter .
- Betriebsart
-
Dieser Schalter beeinflusst die Arbeitsweise des Mesh-VPNs und aktiviert das Verhalten als Spoke oder Hub oder beide Rollen
gleichzeitig. Mögliche Werte:
- Deaktiviert
- Die Mesh-VPN-Funktion ist deaktiviert, die Mesh-Nachrichten werden nicht gesendet, weitergeleitet oder verarbeitet. Mesh-VPN-Tunnel können weder aufgebaut noch angenommen werden.
- Hub
- Das Gerät übernimmt die Rolle des zentralseitigen VPN-Gateways. Die Mesh-Nachrichten werden zwischen den Tunneln weitergeleitet. Das Gerät baut selber keine Mesh-VPN-Tunnel auf oder nimmt sie an.
- Spoke
- Das Gerät übernimmt die Funktion einer Filiale und baut Mesh-VPN-Tunnel auf und nimmt diese an.
- Hub&Spoke
- Das Gerät übernimmt die Rolle des zentralseitigen VPN-Gateways und baut außerdem noch Mesh-VPN-Tunnel zu anderen Spokes auf und nimmt Mesh-VPN-Tunnel an.
- VPN-Gegenstellen-Vorlage
- Dieser Parameter verweist auf einen Eintrag in der IKEv2-Gegenstellen-Tabelle. Dieser Eintrag wird als Konfigurationsvorlage für die Mesh-VPN-Tunnel verwendet.
- Detektiere auf VPN-Gegenstelle
- Eine kommaseparierte Liste von VPN-Gegenstellen, auf die der (Firewall-)Detektor reagieren soll. Dieser Eintrag wird auf Filialen benötigt, um eingehende Sessions zu detektieren. Kann leer gelassen werden bspw. auf Filialen, die hinter einem NAT (ohne Portforwarding) stehen und daher nicht als Responder eines Mesh-Tunnels fungieren können.
- Gruppen-ID
- Jedes Gerät kann einer Gruppe zugeordnet werden, mit der die eigenen Requests versendet werden. Damit wird es möglich das Mesh in kleinere Gruppen zu unterteilen, z. B. regionale Mesh-Strukturen.
- Akzeptierte Gruppen-IDs
- Eine kommaseparierte Liste, die angibt, welche Mesh-Gruppen-IDs akzeptiert werden. Eine Anfrage von einer Gruppen-ID, die nicht unter diesem Punkt aufgeführt ist, wird verworfen.
- Administrative Distanz
- Die Distanz, mit der die über den Mesh-Tunnel erhaltenen Routen beim IP-Router eingetragen werden. Der Sonderwert "0" ist gleichbedeutend mit dem internen Default von "15".
- Initiale Ratenlimitierung
- Um das Netzwerk zu schonen, werden angeforderte Netze (Adressen) mit einer zeitlichen Sperre versehen. Hier wird die initiale Sperrzeit in Sekunden angegeben.
- Max. Ratenlimitierung
- Die Sperrzeit aus der Initialen Ratenlimitierung wird jeweils verdoppelt, bis die Maximale Ratenlimitierung erreicht wird.
- Anfrage Gültigkeit
- Nach Ablauf der Sperrzeit werden bereits angefragte Netze (Adressen) weiter vorgehalten. Diese Gültigkeit beginnt immer mit Ablauf der Sperre und bricht ab, wenn das Gerät einen Request für dieses Netzwerk (diese Adresse) sendet oder empfängt.

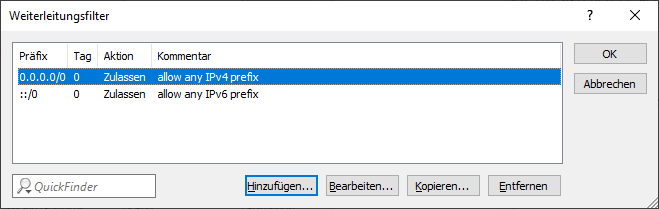

- Weiterleitungsfilter
-
Mithilfe dieser Filterliste können Anfragen an bestimmte Netzwerke auf dem Hub gefiltert werden. Wenn das angefragte Netzwerk
aus einer Mesh-Nachricht mit keiner Tabellenzeile übereinstimmt, wird die Anfrage durchgelassen (Allow-All).
- Präfix
- Definiert das Präfix, für das eine Regel gelten soll, z. B. 10.0.0.0/24 oder 2001:db8::/32.
- Tag
- Definiert das zugehörige Routing Tag bzw. den Routing-Kontext zu dem die Filterregel gehört.
- Aktion
- Definiert die Aktion für diesen Filtereintrag. Mögliche Werte: Zulassen, Ablehnen.
- Kommentar
- Vergeben Sie diesem Eintrag einen aussagekräftigen Kommentar.
