WLAN-Konfiguration des WLAN Controllers

Bei der WLAN-Konfiguration definieren Sie die benötigten WLAN-Netzwerke und weisen sie zusammen mit den physikalischen WLAN-Einstellungen den vom Controller verwalteten Access Points zu.
  1. Erstellen Sie ein logisches WLAN für die Gäste und eines für die internen Mitarbeiter.
    • Das WLAN mit der SSID GAESTE erhält die VLAN-ID 100 (VLAN-Betriebsart Tagged) und verwendet Keine Verschlüsselung.

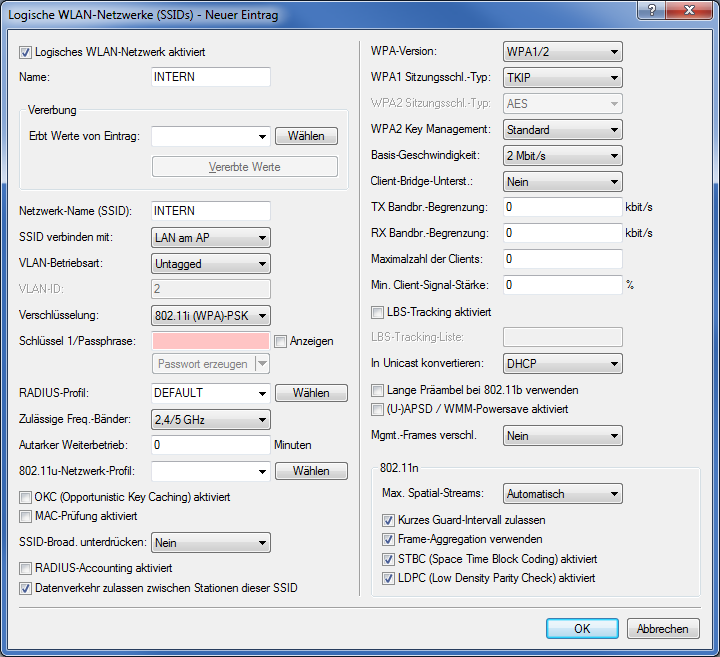

    • Das WLAN mit der SSID INTERN erhält keine VLAN-ID (VLAN-Betriebsart Untagged, d. h. Datenpakete werden ohne VLAN-Tag in das Ethernet übertragen) und verwendet eine Verschlüsselung nach WPA, z. B. 802.11i (WPA)-PSK.
    • LANconfig: WLAN-Controller > Profile > Logische WLAN-Netzwerke (SSIDs)








    Anmerkung: Wenn Sie die VLAN-Betriebsart auf Untagged stellen, graut LANconfig das Eingabefeld VLAN-ID im oben gezeigten Hinzufügen-/Bearbeiten-Dialog aus. Die dazugehörige Tabelle Logische WLAN-Netzwerke (SSIDs) zeigt als zugewiesene VLAN aber trotzdem den im ausgegrauten Feld ausgewiesenen Wert an. Dieser Eintrag ist lediglich programmintern, da der zulässige Wertebereich zwischen 2 und 4094 liegt. Letztlich entscheidend ist die VLAN-Betriebsart: Wenn diese auf Untagged steht, wird in keinem Fall eine VLAN-ID übertragen.

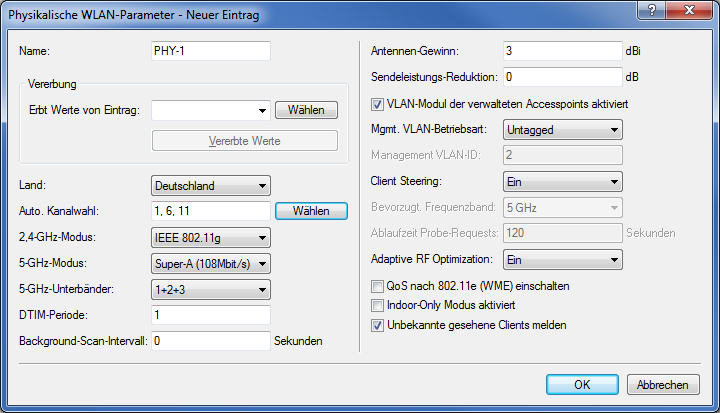

  2. Erstellen Sie einen Satz von physikalischen Parametern für die verwendeten Access Points.
    Dabei wird die Management-VLAN-ID auf 1 gesetzt, um die VLAN-Nutzung generell zu aktivieren (jedoch ohne separates Management-VLAN für das Gerät; der Management-Datenverkehr wird ungetagged übertragen).
    • LANconfig: WLAN-Controller > Profile > Physikalische WLAN-Parameter

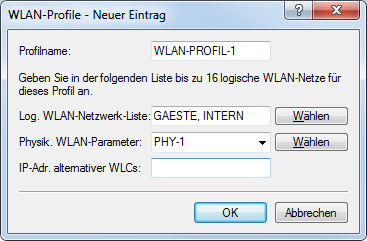

  3. Erstellen Sie ein WLAN-Profil, welches Sie den Access Points zuweisen.
    Unter diesem WLAN-Profil vereinen Sie die beiden zuvor erstellten logischen WLAN-Netzwerke und den zuvor erstellten Satz von physikalischen Parametern.
    • LANconfig: WLAN-Controller > Profile > WLAN-Profile

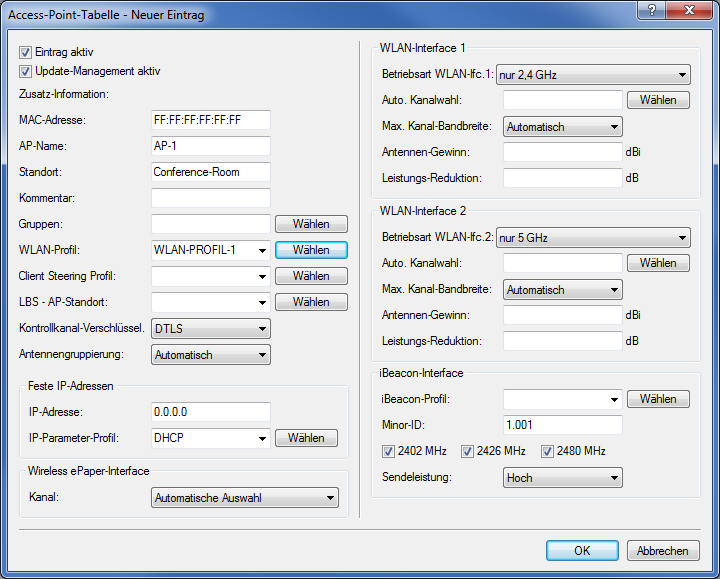

  4. Ordnen Sie das WLAN-Profil den vom Controller verwalteten Access Points zu.
    Tragen Sie dazu die einzelnen Access Points mit der MAC-Adresse in die Access-Point-Tabelle ein. Alternativ können Sie über die Schaltfläche Default auch ein Standardprofil anlegen, das für alle Access Points gilt.
    • LANconfig: WLAN-Controller > AP-Konfig. > Access-Point-Tabelle
