Firmware-Upload über Outband mit Rücksetzen der Konfiguration

Wenn beide Speicherplätze der Boot-Konfigurationen belegt (also kundenspezifische Standardeinstellungen und Rollout-Konfiguration gespeichert) sind, lässt sich das Gerät nicht mehr über den Reset-Taster auf die Werkseinstellungen zurücksetzen. Gleiches gilt, wenn die Funktion des Reset-Taster auf Ignorieren oder Nur-Booten beschränkt ist und das Konfigurationskennwort nicht mehr vorliegt. In diesem Fall können Sie einen Reset auf die Werkseinstellungen nur noch über den seriellen Zugang (Outband) durchführen.

Über die serielle Schnittstelle besteht die Möglichkeit, eine Firmware ins Gerät zu laden. Wenn Sie dabei statt des Konfigurations-Passwortes die Seriennummer des Gerätes verwenden, wird die Konfiguration wie bei einem Reset vollständig auf den Auslieferungszustand zurückgesetzt. Auf diese Weise können Sie sich stets Zugang zu einem Gerät verschaffen, wenn sich die Werkseinstellungen nicht auf einem anderen Weg wiederherstellen lassen.

Wichtig: Bei diesem Vorgang werden neben der Konfiguration auch die gespeicherten Boot-Konfigurationen vollständig gelöscht! Gleiches gilt für im Gerät abgelegte Dateien, z. B. vorhandene Rollout-Zertifikate. Nutzen Sie diese Möglichkeit daher nur, wenn Sie keinen anderen Zugang zum Gerät herstellen können. Die Konfiguration und die Boot-Konfigurationen werden auch dann gelöscht, wenn der Firmware-Upload abgebrochen wird.

Das nachfolgende Anwendungsbeispiel beschreibt den Firmware-Upload über die serielle Schnittstelle mit Rücksetzen der Konfiguration exemplarisch mittels HyperTerminal.

  1. Schließen Sie das Gerät über das serielle Konfigurationskabel an einen Rechner an.
  2. Starten Sie auf diesem Rechner ein serielles Terminal-Programm, hier: Windows HyperTerminal.
  3. Bauen Sie eine Verbindung mit folgenden Einstellungen auf:
    • Geschwindigkeit in bps: 115200
    • Datenbits: 8
    • Stopbits: 1
    • Parität: keine
    • Flusssteuerung: RTS/CTS bzw. RFR/CTS

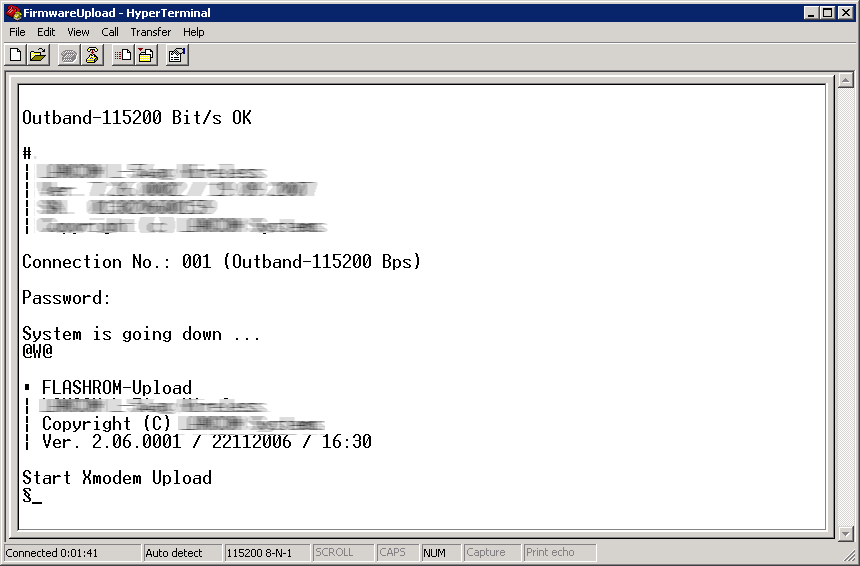

  4. Drücken Sie im Begrüßungsbildschirm des Terminal-Programms die Eingabe-Taste, bis die Aufforderung zur Eingabe des Passwortes erscheint.
  5. Geben Sie als Passwort die Seriennummer ein, die unter der Firmware-Version angezeigt wird und drücken Sie erneut die Eingabe-Taste. Das System fährt daraufhin herunter und erwartet den Firmware-Upload.




  6. Bei HyperTerminal klicken Sie auf Übertragung > Datei senden, wählen die Firmware-Datei aus, stellen XModem als Protokoll ein und starten mit OK.
Der Firmware-Upload wird nun durchgeführt. Nach dem erfolgreichen Firmware-Upload startet das Gerät schließlich neu.
