Einrichten von Punkt-zu-Punkt-Verbindungen mit dem LANmonitor

Um die Antennen für Punkt-zu-Punkt-Verbindungen möglichst gut ausrichten zu können, kann die aktuelle Signalqualität von P2P-Verbindungen über die LEDs des Gerätes oder im LANmonitor angezeigt werden. Der LANmonitor bietet dabei neben der optischen Anzeige der Link-Signalstärke auch eine akustische Unterstützung.

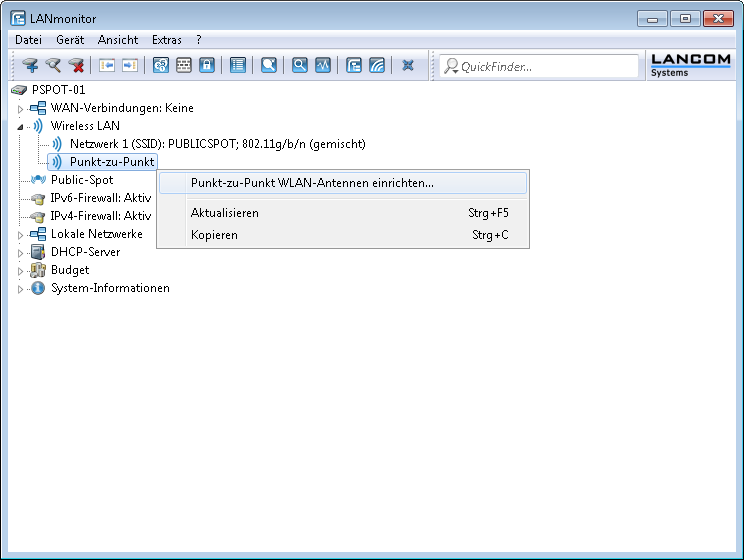

Im LANmonitor kann die Anzeige der Verbindungsqualität über das Kontext-Menü geöffnet werden. Ein Klick mit der rechten Maustaste auf den Eintrag 'Punkt-zu-Punkt' erlaubt den Aufruf Punkt-zu-Punkt WLAN-Antennen einrichten.

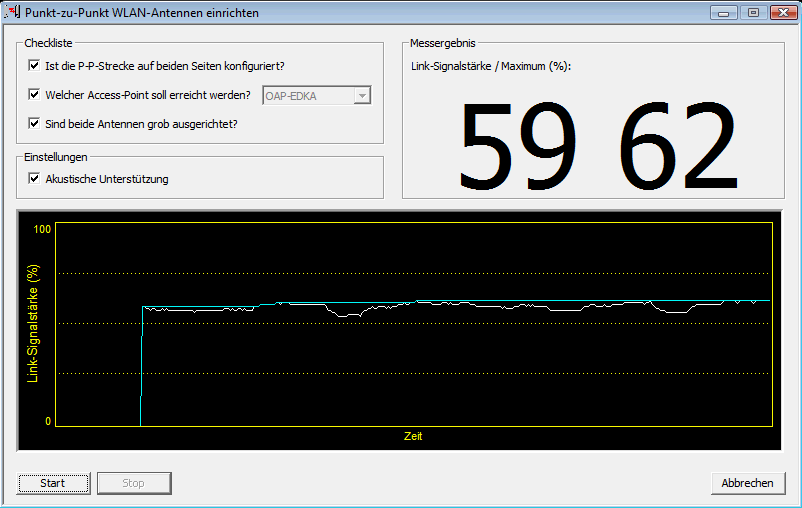

Der P2P-Dialog zeigt nach dem Start der Signalüberwachung jeweils die absoluten Werte für die aktuelle Signalstärke sowie den Maximalwert seit dem Start der Messung. Zusätzlich wird der zeitliche Verlauf mit dem Maximalwert in einem Diagramm angezeigt.





Bewegen Sie zunächst nur eine der beiden Antennen, bis sie den Maximalwert erreicht haben. Stellen Sie dann die erste Antenne fest und bewegen Sie auch die zweite Antenne in die Position, bei der Sie die höchste Signalqualität erzielen.

Zur genaueren Ausrichtung kann eine akustische Unterstützung aktiviert werden. Mit dieser Option wird abhängig von der aktuellen Link-Signalstärke ein Ton über den PC ausgegeben. Die maximale Link-Signalstärke wird mit einem Dauerton signalisiert. Fällt die Link-Signalstärke unter das Maximum, wird der Abstand zum bisher erreichten Maximum durch Tonintervalle angezeigt. Je kürzer die Intervalle, um so näher liegt die Link-Signalstärke am Maximum.
