Reduzierung der Paketlänge

Die Längenreduzierung der Datenpakete wird definiert über eine Regel in der Firewall nach den folgenden Randbedingungen:

Die Reduzierung bezieht sich auf alle Pakete, die auf das Interface gesendet werden und nicht der Regel entsprechen.
Es werden nicht bestimmte Protokolle reduziert, sondern global alle Pakete auf dem Interface.

Wichtig: Bei Geräten mit integrierter oder nachträglich über Software-Option freigeschalteter VoIP-Funktion können Fragmentierung und PMTU-Reduzierung separat für SIP-Gespräche eingestellt werden!

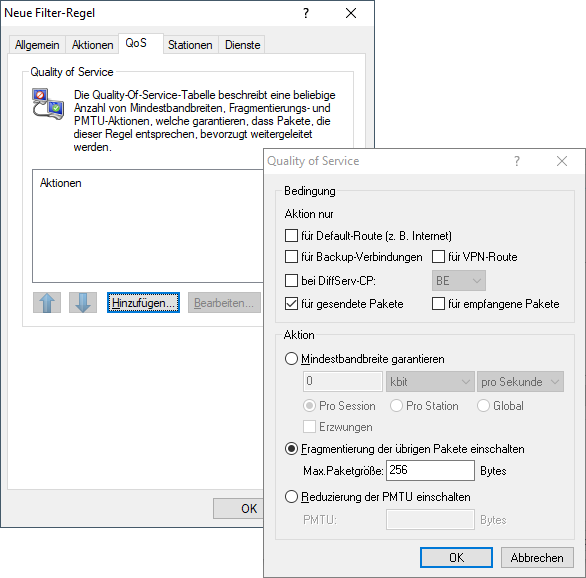

Die Längenreduzierung der Datenpakete wird im LANconfig beim Definieren der QoS-Regel festgelegt:

Bei der Konfiguration über die Konsole wird die Reduzierung über die Parameter “P” für die Reduzierung der PMTU (Path MTU, MTU = Maximum Transmission Unit) und “F” für die Größe der Fragmente an folgender Stelle in eine neue Firewallregel eingetragen: Setup > IP-Router > Firewall > Regel-Liste

Wichtig: PMTU-Reduzierung und Fragmentierung beziehen sich immer auf die physikalische Verbindung. Die Angabe des Parameters “W” für die WAN-Senderichtung ist also hier nicht erforderlich und wird ignoriert, falls vorhanden.

Das folgende Beispiel zeigt eine Einstellung für Voice-over-IP-Telefonie:

Regel	Quelle	Ziel	Aktion	Protokoll
VOIP	IP-Adressen der IP-Telefone im LAN, alle Ports	IP-Adressen der IP-Telefone im LAN, alle Ports	%Qcds32 %Fpt256	UDP

Diese Regel setzt die Mindestbandbreite für Senden und Empfang auf 32 KBit/s, erzwingt und verringert die PMTU beim Senden auf 256 Byte große Pakete. Für die TCP-Verbindungen wird die Maximum Segment Size des lokalen Rechners auf 216 gesetzt, damit der Server maximal 256 Bytes große Pakete sendet (Verringerung der PMTU in Senderichtung).
