Die Porttabelle

In der Porttabelle werden die einzelnen Ports des Gerätes für die Verwendung im VLAN konfiguriert. Die Tabelle hat einen Eintrag für jeden Port des Gerätes mit folgenden Werten:

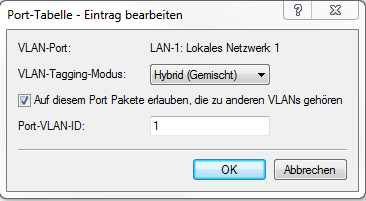

LANconfig: Schnittstellen > VLAN > Port-Tabelle

Konsole: Setup > VLAN > Port-Tabelle

Port
Der Name des Ports, nicht editierbar
Tagging-Modus
Steuert die Verarbeitung und Zuweisung von VLAN-Tags auf diesem Port.
Access (Niemals)
Ausgehende Pakete erhalten auf diesem Port kein VLAN-Tag. Eingehende Pakete werden so behandelt, als hätten sie kein VLAN-Tag. Haben die eingehenden Pakete ein VLAN-Tag, so wird es ignoriert und so behandelt, als ob es zur Payload des Paketes gehört. Eingehende Pakete werden immer dem für diesen Port definierten VLAN zugewiesen.
Trunk (Immer)
Ausgehende Pakete erhalten auf diesem Port immer ein VLAN-Tag, egal ob sie dem für diesen Port definierten VLAN angehören oder nicht. Eingehende Pakete müssen über ein VLAN-Tag verfügen, anderen­falls werden sie verworfen.
Hybrid (Gemischt)
Erlaubt einen gemischten Betrieb von Paketen mit und ohne VLAN-Tags auf dem Port. Pakete ohne VLAN-Tag werden dem für diesen Port definierten VLAN zugeordnet. Ausgehende Pakete erhalten ein VLAN-Tag, außer sie gehören dem für diesen Port definierten VLAN an.
Auf diesem Port Pakete erlauben, die zu anderen VLANs gehören
Diese Option gibt an, ob getaggte Datenpakete mit beliebigen VLAN-IDs akzeptiert werden sollen, auch wenn der Port nicht Mitglied dieses VLANs ist.
Port-VLAN-ID
Diese Port-ID hat zwei Funktionen:
  • Ungetaggte Pakete, die auf diesem Port im Modus Hybrid (gemischt) empfangen werden, werden diesem VLAN zugeordnet, ebenso sämtliche ankommenden Pakete im Modus Access (Niemals).
  • Im Modus Hybrid (gemischt) entscheidet dieser Wert darüber, ob ausgehende Pakete ein VLAN-Tag erhalten oder nicht: Pakete, die dem für diesen Port definierten VLAN zugeordnet wurden, erhalten kein VLAN-Tag, alle anderen erhalten ein VLAN-Tag.
