Zuweisung von IP-Adressen basierend auf DHCP-Option 82

IP-Adressen können mittels DHCP unter Nutzung der Option 82 in Abhängigkeit des Switchports zugewiesen werden, an den das Endgerät angeschlossen ist. Der jeweilige Switch fügt an die DHCP-Anfrage per DHCP-Option 82 die Circuit-ID hinzu, die den Port bezeichnet, an dem dieses Gerät angeschlossen ist. Diese Information kann dann von DHCP-Server verwendet werden, um eine bestimmte IP-Adresse zuzuweisen. Dadurch wird ein Bezug zwischen einer IP-Adresse und einem Ort hergestellt. Dadurch wird die Netzüberwachung vereinfacht.

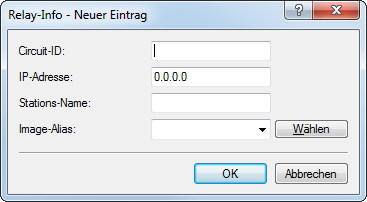

Im LANconfig können Sie die Zuweisung der IP-Adressen basierend auf dem Switchport unter IPv4 > BOOTP mit einem Klick auf Relay-Info für jeden Port separat festlegen.





Nach Auswahl des per DHCP-Option 82 automatisch hinzugefügten Switchports können Sie die folgenden Einstellungen festlegen:





Circuit-ID
Hier wird die vom Relay-Agent oder Switch per DHCP-Option 82 eingefügte "Circuit-ID" abgelegt, die zur Auswahl der Adresszuweisung dienen soll. Der enthaltene String wird case-sensitive ausgewertet. Abhängig von dem jeweiligen Switch wird die "Circuit-ID" vom Relay-Agent in verschiedenen Formaten geliefert und dementsprechend abgelegt. Dies kann ein kompletter Hexadezimaler-String mit führendem 0x sein. Alternativ kann die Syntax genutzt werden, die es auch beim User-Class-Identifier oder Vendor-Class-Identifier erlaubt, Binärwerte einzugeben: Dabei werden Binärwerte in der Form {Wert/Bitlänge} angegeben. Der Wert kann dabei dezimal, hexadezimal (führendes 0x) oder oktal (führende 0) angegeben werden, während für die Bitlänge die Stufen 8, 16, 24, 32, 48 und 64 zur Verfügung stehen. Der Wert wird dabei in Big-Endian-Darstellung abgelegt. Soll der Wert in Little-Endian-Darstellung abgelegt werden, so sind "negative" Bitlängen anzugeben: -8, -16, -24, -32, -48 oder -64 Eine Circuit-ID (00 02 00 1e 4d 45 53 2d 33 37 32 38) kann somit in einer der folgenden Darstellungen abgelegt werden:
  • 0x0002001e4d45532d33373238
  • {0/8}{2/8}{30/16}MES-3728
  • {0x00/8}{0x02/8}{0x1e/16}MES-3728
  • {00/8}{02/8}{036/16}MES-3728
IP-Adresse
Geben Sie hier die IP-Adresse ein, die dem Host an diesem Port zugewiesen wird. Diese Spalte darf nicht unspezifiert (0.0.0.0) sein. Das führt letztendlich dazu, daß sich pro Circuit-ID immer nur ein Host anmelden darf. Solange also hier Eintrag in der DHCP-Tablle existiert, werden alle DHCP-Nachrichten anderer Hosts auf der gleichen Circuit-ID ignoriert. D. h., will man einen anderen Host an dem Port betreiben, so muss sich der bisherige entweder korrekt abmelden (z. B. unter Microsoft Windows: ipconfig /release) oder aber der Eintrag muss aus der DHCP-Tabelle gelöscht werden.
Stationsname
Geben Sie hier einen Namen ein, mit dem die Station identifiziert werden soll. Wenn eine Station ihren Namen nicht übermittelt, verwendet das Gerät den hier eingetragenen Namen.
Image-Alias
Wenn die Station das BOOTP-Protokoll verwendet, dann können Sie ein Boot-Image auswählen, über das die Station ihr Betriebssystem laden soll.
Anmerkung: Geben Sie den Server, der das Boot-Image zur Verfügung stellt und den Namen der Datei auf dem Server in der Boot-Image-Tabelle ein.
