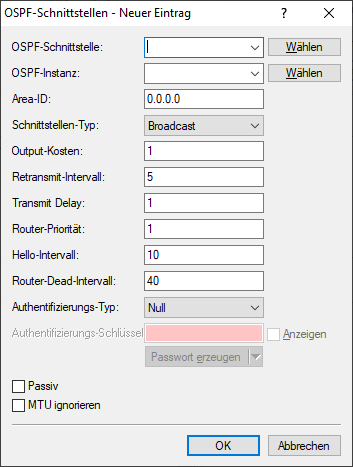

OSPF-Schnittstellen

Definiert die Schnittstellen, auf denen OSPF verwendet werden soll.

OSPF-Schnittstelle
Enthält die Schnittstelle (IPv4-Netzwerk oder WAN-Gegenstelle), wo OSPF aktiviert werden soll.
OSPF-Instanz
Enthält den Namen der OSPF Instanz.
Area-ID
Identifiziert die Area über eine IPv4-Adresse.
Schnittstellen-Typ
Definiert den Schnittstellen-Typ.Mögliche Werte:
Broadcast
Ethernet-basiertes Netzwerk, es wird ein Designierter Router gewählt, es wird Multicast zur Kommunikation verwendet.
Point-to-Point
Netzwerk, das nur aus zwei Routern besteht (z. B. GRE-Tunnel), oder Ethernets per P2P-Link, es wird kein Designierter Router gewählt, es wird Multicast zur Kommunikation verwendet.
Point-to-Multipoint
Netzwerk als "Hub-and-Spoke-Topologie", es wird ein Designierter Router gewählt, es wird Multicast zur Kommunikation verwendet.
Non-Broadcast Multi-Access (NBMA)
Point-to-Multipoint-Netzwerke, die kein Broadcast bzw. Multicast unterstützen, es wird ein Designierter Router gewählt, es wird Unicast zur Kommunikation verwendet, die Nachbarn müssen manuell konfiguriert werden.
Output-Kosten
Definiert die Kosten, um ein Paket auf dieser Schnittstelle zu senden, dargestellt in der Link State Metrik. Die Ankündigung erfolgt als als Link-Kosten für diese Schnittstelle in den LSA-Nachrichten des Routers.
Anmerkung: Der Wert muss immer größer als Null sein.
Retransmit-Intervall
Enthält die Anzahl an Sekunden zwischen LSA-Wiederholungen (Retransmissions).
Transmit Delay
Enthält die geschätzte Anzahl an Sekunden, die benötigt wird, um ein Link-State-Update-Paket über diese Schnittstelle zu übertragen.
Router-Priorität
Definiert die Priorität dieses Routers auf dieser Schnittstelle bei der Wahl zum Designierten Router (DR). Der Router mit der höchsten Priorität wird Designierter Router (Designated Router).
Anmerkung: Der Wert 0 verhindert, dass der Router Designierter Router auf dieser Schnittstelle wird.
Hello-Intervall
Enthält das Intervall in Sekunden, in dem dieser Router auf der Schnittstelle Hello-Nachrichten versendet.
Router-Dead-Intervall
Legt die verstrichene Zeit, nach der ein Router als nicht mehr verfügbar gilt, seitdem seine Nachbarn zuletzt Hello-Nachrichten von ihm empfangen haben, in Sekunden fest.
Anmerkung: Dieser Wert muss größer als das Hello-Intervall sein.
Authentifizierungs-Typ
Enthält die Authentifizierungsmethode, die für diese Schnittstelle verwendet werden soll.Mögliche Werte:
Null
Einfaches Passwort
Kryptographisch-MD5
Authentifizierungs-Schlüssel
Enthält den Authentifizierungsschlüssel für dieses Netzwerk.
Anmerkung: Hierzu darf nicht der Authentifizierungs-Typ Null gewählt worden sein.
Passiv
Definiert, ob OSPF aktiv oder passiv auf dieser Schnittstelle arbeiten soll.Mögliche Werte:
Ja
Es werden keine Routing-Updates sowie Hello-Nachrichten von diesem Router auf diesem Interface versendet. Ebenso werden keine eingehenden OSPF-Nachrichten verarbeitet. Die entsprechende Route bzw. Netzwerk dieser Schnittstelle wird aber weiterhin in die LSDB eingefügt und damit auf anderen Schnittstellen angekündigt.
Nein (Default)
MTU ignorieren
Deaktiviert die Überprüfung des MTU-Werts in Database Description Paketen.
Anmerkung: Dies ermöglicht, dass Router eine vollständige Nachbarschaftsbeziehung etablieren können, obwohl die MTU der entsprechenden Schnittstellen nicht einheitlich ist.
