Der 802.1X Authenticator für Ethernet Ports unterstützt RADIUS Change of Authorizaion (CoA) und Disconnect Messages (DM) für 802.1X sowie bei der Authentifizierung basierend auf MAC-Adressen.

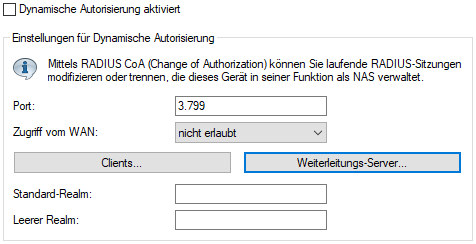

Es wird die gemeinsame Konfiguration der Dynamischen Autorisierung verwendet. Im LANconfig unter und auf der CLI unter Diese Konfiguration wird auch von Public Spot oder IKEv2 verwendet.
Die folgenden CoA-Funktionen werden unterstützt:
- Trennen der Sitzung eines aktuellen Benutzers (Disconnect Message)
- Veränderung der aktuellen Sitzung des Benutzers durch Änderung des VLANs per CoA-Nachricht
Beispiele:
- Die aktuell aktiven Sitzungen können über das Status-Menü angezeigt
werden:
root@test-8021x-dm:/ > ls /Status/LAN/IEEE802.1x/Authenticator-Ifc-Status/ Ifc Operating Mode State MAC-Auth.-Bypass MAC-Address VLAN-ID Auth-Count Conflicting-MAC ===============------------------------------------------------------------------------------------------- ETH-2 Yes Single-Host authenticated No e89c255b7b86 0 1 000000000000 Conflict-Age ----------------- 0
- Der Status für CoA kann über das Show-Kommando "show ethernet-dynauth" angezeigt
werden:
> show ethernet-dynauth MAC address e8:9c:25:5b:7b:86 on ETH-2: NAS-Identifier 'test-8021x-dm', User-Name 'test'
- Ein Trennen der Sitzung eines 802.1X-Benutzers kann mit dem CLI-Befehl "Radclient" unter im LCOS durchgeführt werden, z. B.:
do Radclient 192.168.1.112 disconnect 12345678 "NAS-Identifier=test-8021x-dm;User-Name=test;"
Dabei ist:- "192.168.1.112" die IP-Adresse des NAS, d. h. des Routers
- "disconnect" die Disconnect-Nachricht, die versendet werden soll
- "12345678" das konfigurierte Dyn-Auth/CoA-Passwort
- "NAS-Identifier" der Name des Routers bzw. die eindeutige Identifizierung des NAS
- "User-Name" der 802.1X Benutzername der in der Authentifizierung vom Client verwendet wurde
- Die Änderung des VLANs einer aktuellen Sitzung für einen MAC-authentifizierten Benutzer kann wie folgt durchgeführt werden:
do Radclient 192.168.1.112 coa 12345678 "NAS-Identifier=test-8021x-dm;User-Name=e89c255b7b86; Tunnel-Type:0=VLAN;Tunnel-Medium-Type:0=IEEE-802;Tunnel-Private-Group-Id:0=200;
Dabei ist:- "192.168.1.112" die IP-Adresse des NAS, d. h. des Routers
- "coa" die CoA-Nacricht, die versendet werden soll
- "12345678" das konfigurierte Dyn-Auth/CoA-Passwort
- "NAS-Identifier" der Name des Routers bzw. die eindeutige Identifizierung des NAS
- "Tunnel-Type:0=VLAN;Tunnel-Medium-Type:0=IEEE-802;Tunnel-Private-Group-Id:0=200" sind die erforderlichen RADIUS-Attribute um den Client hier in das VLAN 200 zu verschieben
