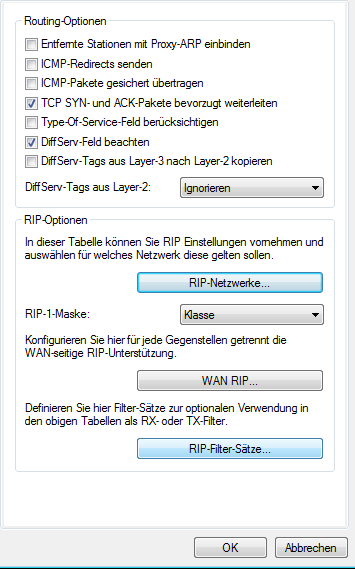

Wählen Sie bei der Konfiguration mit LANconfig den Konfigurationsbereich 'IP-Router'. Auf der Registerkarte 'Allgemein' wird eingestellt, ob das 'Type-of-Service-Feld' oder alternativ das 'DiffServ-Feld' bei der Priorisierung der Datenpakete berücksichtigt wird. Werden beide Optionen ausgeschaltet, wird das ToS/DiffServ-Feld ignoriert.
Bei der Konfiguration mit WEBconfig oder Telnet wird die Entscheidung für die Auswertung der ToS- oder DiffServ-Felder an folgenden Stellen eingetragen:
| Konfigurationstool | Aufruf |
|---|---|
| WEBconfig | Setup/IP-Router/Routing-Methode |
| Telnet | Setup/IP-Router/Routing-Methode |
Die Einstellmöglichkeiten des Wertes Routing-Methode sind folgende:
- Normal: Das ToS/DiffServ-Feld wird ignoriert.
- TOS: Das ToS/DiffServ-Feld wird als ToS-Feld betrachtet, es werden die Bits “Low-Delay” und “High-Reliability” ausgewertet.
- DiffServ: Das ToS/DiffServ-Feld wird als DiffServ-Feld betrachtet und wie folgt ausgewertet:
| DSCP Codepoints | Übertragungsweise |
|---|---|
| CSx (inklusive CS0 = BE) | normal übertragen |
| AFxx | gesichert übertragen |
| EF | bevorzugt übertragen |
