1-Klick WLC High Availability Clustering-Assistent

Mit dem 1-Klick WLC High Availabilty Clustering-Assistenten konfigurieren Sie über LANconfig mehrere WLCs gleichzeitig unter den folgenden Voraussetzungen:
  • Bei allen WLCs ist die WLC High Availability Clustering XL-Option aktiviert.
  • Mindestens ein WLC ist vollständig konfiguriert. Das ist der Fall, wenn er bereits APs verwaltet.
  • Mindestens ein WLC ist grundkonfiguriert (mindestens Name und IP-Adresse sind gesetzt).
    Anmerkung: Im Zweifelsfall starten Sie bei dem entsprechenden WLC den Erstkonfigurations-Assistenten.
Anmerkung: Alle WLCs des Clusters sind gleichberechtigt.
  1. Wählen Sie in der Geräteliste die zwei WLCs aus, die Sie gemeinsam konfigurieren wollen.
    Sie haben zwei Möglichkeiten, den WLC-Clustering-Assistenten zu starten:
    • Ziehen Sie in der Geräteliste den unkonfigurierten WLC per Drag&Drop auf den konfigurierten WLC.
    • Markieren Sie in der Geräteliste beide WLCs und wählen Sie nach einem Rechtsklick darauf aus dem Kontextmenü den Punkt Setup-Assistent.

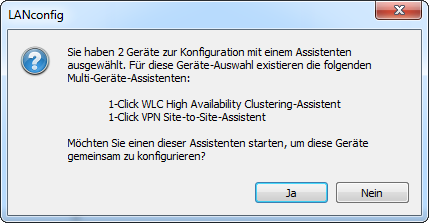

    LANconfig zeigt daraufhin die folgende Meldung:





    Starten Sie den Setup-Assistenten mit einem Klick auf Ja. Der Setup-Assistent startet mit dem Auswahldialog für die Multi-Geräte-Assistenten.

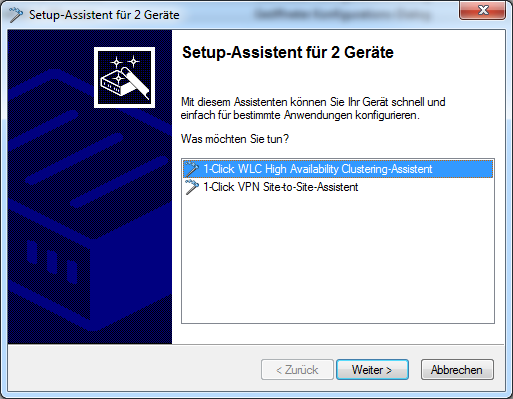

  2. Wählen Sie den "1-Klick WLC High Availability Clustering-Assistenten" aus und klicken Sie auf Weiter.

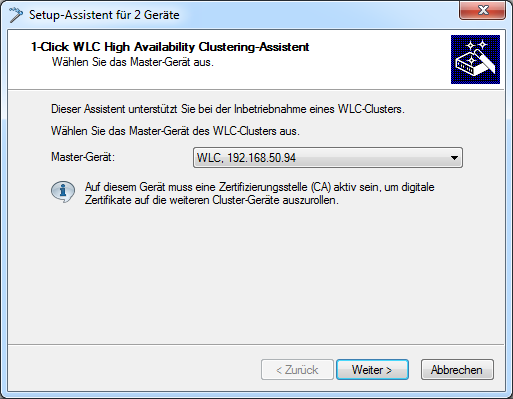

  3. Wählen Sie das Master-Gerät aus und klicken Sie auf Weiter




    Das Master-Gerät ist der vorkonfigurierte WLC. Der Setup-Assistent überträgt dessen Konfiguration nach dem Fertigstellen auf alle anderen ausgewählten WLCs.

    Anmerkung: Diese Abfrage erscheint nicht, wenn Sie die Konfiguration per Drag&Drop auf einen anderen WLC übertragen. In diesem Fall verwendet der Setup-Assistent den "gezogenen" WLC automatisch als Master-Gerät.

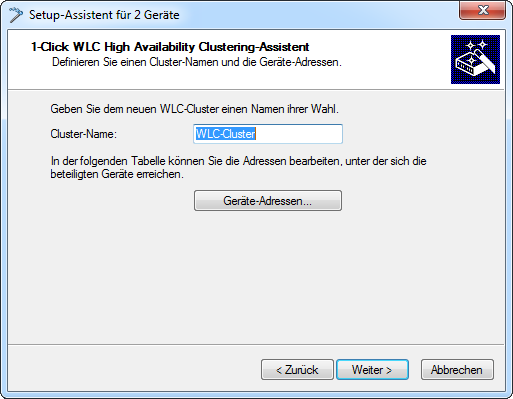

  4. Vergeben Sie eine Cluster-Bezeichnung und klicken Sie auf Geräte-Adressen.




    Der Setup-Assistent gibt einen Cluster-Namen vor, den Sie jedoch verändern können.

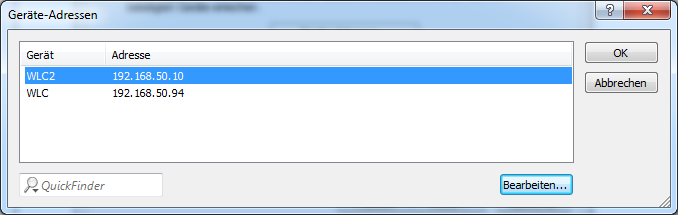

  5. Tragen Sie die Geräte-Adressen aller WLCs des Clusters ein.




    Standardmäßig trägt der Setup-Assistent hier die Geräte ein, die LANconfig erreicht. Nehmen Sie Änderungen vor, um z. B. Geräte einzutragen, die über VPN erreichbar sind.

    Klicken Sie auf OK und anschließend auf Weiter.

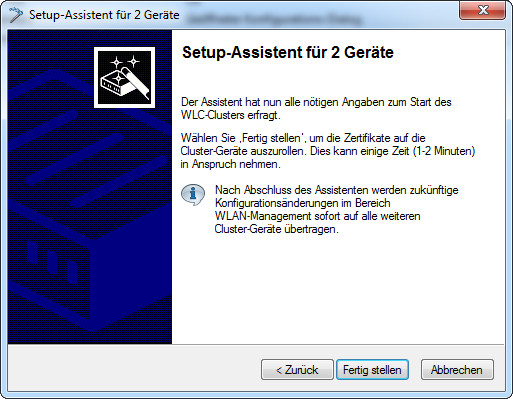

  6. Mit einem Klick auf Fertig stellen schließen Sie den Setup-Assistenten ab.




    Der Setup-Assistent lädt nun die Konfiguration des Master-Gerätes in die gewählten WLCs.

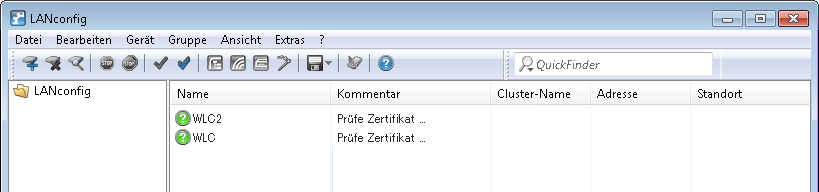

  7. Die Geräteliste zeigt die WLCs wie folgt an:




    Der Setup-Assistent hat auf allen WLCs den SCEP-Client für den Bezug eines Config-Syncs konfiguriert. LANconfig wartet nun, bis die Zertifikate für alle WLCs verfügbar sind.

    Anmerkung: Die Erstellung der Zertifikate kann bis zu einer Minute dauern.

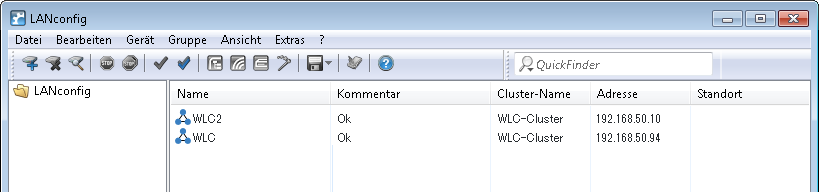

  8. Sobald die Zertifikate aller WLCs verfügbar sind, zeigt LANconfig für diese WLCs den Status "Ok" sowie das Cluster-Icon an und blendet den konfigurierten Cluster-Namen ein.




Config-Sync konfiguriert von nun an den kompletten Pfad Setup > WLAN-Management zwischen allen beteiligten CLuster-Mitgliedern. Konfigurationsänderungen, die auf einem der WLCs erfolgen, synchronisiert Config-Sync sofort auf alle anderen WLCs des Clusters.

Das Master-Gerät betreibt eine Master-CA, alle anderen WLCs betreiben eine Sub-CA dieser Master-CA. APs, die sich mit einem anderen als dem Master-WLC verbinden, erhalten bei Bedarf von diesen ein gültiges Zertifikat.
