Konfiguration des WLC

Die nachfolgenden Handlungsanweisungen beschreiben die Deaktivierung des automatischen Topologie-Managements und die Konfiguration manueller P2P-Strecken gemäß des unter Manuelles Topologie-Mangement beschriebenen Szenarios.

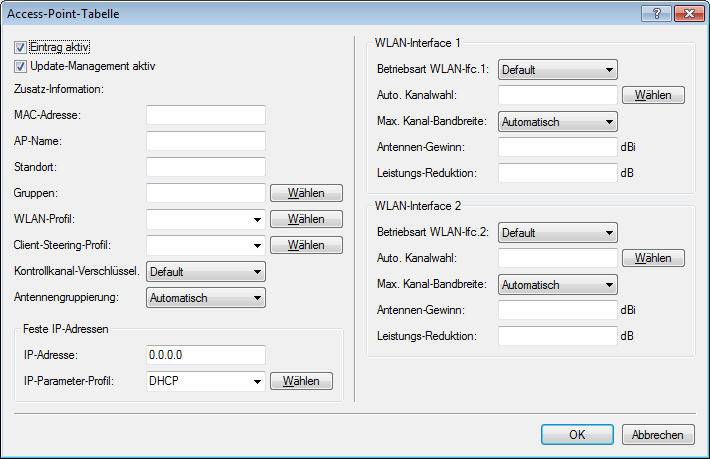

  1. Öffnen Sie den Konfigurationsdialog in LANconfig und klicken Sie WLAN-Controller > AP-Konfiguration > Access-Point-Tabelle, um zur Liste der verwalteten APs zu gelangen.




  2. Geben Sie für jeden hinzukommenden AP die MAC-Adresse und unter AP-Name einen eindeutigen Namen an. Auf diesen Namen referenzieren Sie später in der Topologie-Konfiguration.

    Für das Beispielszenario lauten die einzelnen Konfigurationseinträge wie folgt:

    Tabelle 1. Konfiguration der hinzukommenden APs in der Access-Point-Tabelle
    Eintrag MAC-Adresse AP-Name
    01 00-80-63-a6-3d-f0 AP-00
    02 00-a0-57-99-c6-4f AP-01
    03 00-80-63-b1-df-87 AP-02
    04 00-a0-57-12-a8-01 AP-03
    05 00-80-63-d9-ae-22 AP-04
    06 00-a0-57-60-c4-3d AP-05
    07 00-a0-57-24-d4-1b AP-06
    08 00-80-63-a8-b1-37 AP-07
    09 00-80-63-b1-df-99 AP-08
    10 00-a0-57-33-e1-05 AP-09
    Anmerkung: Der Tabelleneintrag AP-00 bezieht sich auf Ihren bereits vorhandenen AP, welchen die hinzukommenden APs als Zugangs-AP nutzen.
  3. Wählen Sie das WLAN-Profil aus, für das Sie AutoWDS aktiviert haben.
    Über das betreffende WLAN-Profil erhalten die APs automatisch die Einstellungen für AutoWDS und damit auch die P2P-Konfiguration zugewiesen.
  4. Schließen Sie die geöffneten Dialogfenster mit OK und schreiben Sie die Konfiguration zurück auf das Gerät.
  5. Melden Sie sich über WEBconfig oder die Konsole an Ihrem Gerät an.
  6. Wechseln Sie innerhalb des Setup-Menüs in die Tabelle WLAN-Management > AP-Konfiguration > AutoWDS-Profile.
  7. Klicken Sie auf den Eintrag DEFAULT, um das AutoWDS-Standardprofil zu bearbeiten.
  8. Ändern Sie den Parameter Topology-Management auf Manuell und speichern Sie die Einstellung mit einem Klick auf Setzen.
  9. Wechseln Sie in die Tabelle WLAN-Management > AP-Konfiguration > AutoWDS-Topology und klicken Sie Hinzufügen.
  10. Legen Sie für jedes P2P-Paar eine manuelle P2P-Konfiguration an. Die festgelegte P2P-Strecke gilt stets aus Sicht des Slave-AP.
    1. Geben Sie im Feld AutoWDS-Profil das AutoWDS-Profil an, für das die manuelle P2P-Konfiguration gilt, z. B. DEFAULT.
    2. Setzen Sie die Priorität der P2P-Konfiguration auf 0 (höchste Priorität).
    3. Geben Sie für Slave-AP-Name und Master-AP-Name den Namen der APs entsprechend der von Ihnen gewählten Hierarchie ein.

      Für das Beispielszenario lauten die einzelnen Konfigurationseinträge bei strikter Schnittstellen-Paarung wie folgt:

      Tabelle 2. Konfiguration der P2P-Paare in der AutoWDS-Topology-Tabelle
      Eintrag Slave-AP-Name Slave-AP-WLAN-Ifc. Master-AP-Name Master-AP-WLAN-Ifc.
      01 AP-01 WLAN-1 AP-00 WLAN-1
      02 AP-02 WLAN-2 AP-01 WLAN-2
      03 AP-03 WLAN-1 AP-02 WLAN-1
      04 AP-04 WLAN-2 AP-00 WLAN-2
      05 AP-05 WLAN-1 AP-04 WLAN-1
      06 AP-06 WLAN-2 AP-05 WLAN-2
      07 AP-07 WLAN-1 AP-00 WLAN-1
      08 AP-08 WLAN-2 AP-07 WLAN-2
      09 AP-09 WLAN-1 AP-08 WLAN-1
    4. Geben Sie unter Schluessel die WPA2-Passphrase an, mit der die P2P-Partner die P2P-Strecke verschlüsseln.

      Wählen Sie dazu einen möglichst komplexen Schlüssel mit mindestens 8 und maximal 63 Zeichen. Für eine angemessene Verschlüsselung sollte der Schlüssel mindestens 32 Zeichen umfassen. Wenn Sie das Eingabefeld leer lassen, erzeugt das Gerät automatisch eine Passphrase mit einer Länge von 32 Zeichen.

    5. Schalten Sie den Eintrag Aktiv auf Ja.
    6. Speichern Sie den jeweiligen Eintrag mit einem Klick auf Setzen.

Waren bereits APs angeschlossen, übermittelt der WLC die neue Konfiguration an die APs und löst damit einen Rekonfigurationsprozess auf diesen aus. Waren noch keine APs angeschlossen, überträgt der WLC die P2P-Konfiguration beim ersten Verbindungsaufbau der hinzukommenden APs.
