Erweiterung der Sysinfo

Um Änderungen der Konfiguration feststellen und den Zeitpunkt einer Änderung nachvollziehen zu können, enthält Sysinfo im Feld CONFIG_STATUS zusätzliche Einträge.

Die Geräte speichern den Wert CONFIG_STATUS bei jeder Änderung der Konfiguration (per Kommandozeile, per SNMP oder durch das Laden von Skripten oder kompletten Konfigurationen). Der Wert CONFIG_STATUS besteht aus den folgenden Komponenten:

Das Feld CONFIG_STATUS enthält neben einem Wert für Statusschalter der Konfiguration und und einem Wert für den Status zum Flashen der Konfiguration die zusätzlichen Komponenten in der Form <Hash>.<Datum>.<Zähler>.

Sie können die Änderungen an der Konfiguration sowohl in entsprechenden Dateien oder Skripten (z. B. mit LCMS) als auch auf den Geräten direkt vornehmen (Kommandozeile oder WEBconfig). Der Weg der Konfigurationsänderung hat dabei teilweise Einfluss auf den Inhalt des CONFIG_STATUS.

Hash-Wert der Gerätekonfiguration

Nur LCOS – das Betriebssystem der Geräte – kann den Hash-Wert berechnen. Der Hash-Wert ist für jeden Konfigurationsstand unterschiedlich, ein veränderter Hash-Wert auf einem Gerät zeigt so eine geänderte Konfiguration an.

Anmerkung: LCOS speichert den berechneten Hash-Wert während des Flash-Vorgangs in das Gerät.

Zeitstempel der letzten Konfigurationsänderung

Sowohl LCOS als auch LCMS können den Zeitstempel setzen, sofern sie über eine gültige Uhrzeit verfügen.

Anmerkung: Sofern der gewählte Konfigurationsweg nicht über eine gültige Uhrzeit verfügt, setzt das Gerät den Zeitstempel auf den Wert '00:00:00 0000-00-00'.

Zähler für die Konfigurationsänderungen

Bei der Auslieferung der Geräte enthält der Zähler für die Konfigurationsänderungen den Wert '0'. Danach erhöht jede Konfigurationsänderung diesen Wert um 1. Der Zähler für die Konfigurationsänderungen erlaubt die Ermittlung der aktuellen Konfigurationsversion auch dann, wenn bei der Konfiguration keine gültige Uhrzeit verfügbar war und der Zeitstempel daher den Wert '00:00:00 0000-00-00' enthält.

Anmerkung: Ein Konfigurationszähler mit dem Wert '0' nach einer Änderung der Konfiguration deutet auf einen Fehler beim Lesen oder Schreiben des Zählers im Flash hin.

Anzeige des CONFIG_STATUS

Geben Sie zur Anzeige des Wertes CONFIG_STATUS an der Kommandozeile des Gerätes den Befehl sysinfo ein.

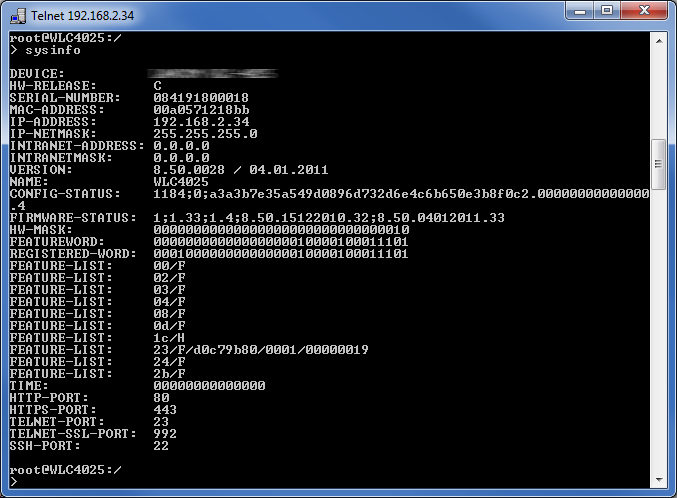

Abbildung 1. Anzeige der Systeminformationen auf der Kommandozeile
