Tutorial: Einrichtung einer PRP-Verbindung über ein Point-to-Point-Netz (P2P)

Anmerkung: Die folgenden Schritte sind für beide P2P-Partner konform durchzuführen.

Um eine P2P-Verbindung zwischen zwei PRP-fähigen APs einzurichten, gehen Sie wie folgt vor:

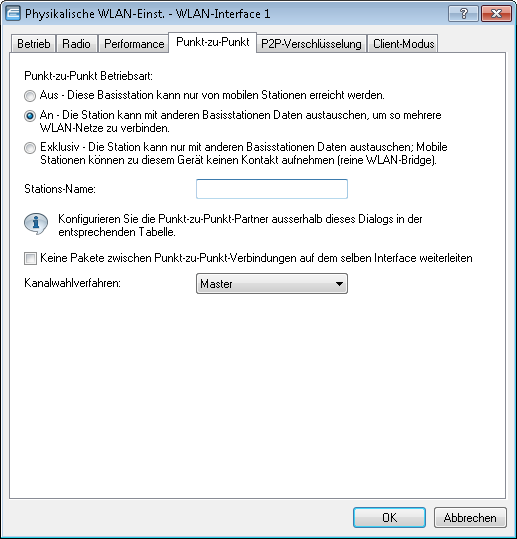

  1. Aktivieren Sie unter Wireless-LAN > Allgemein > Physikalische WLAN-Einst. in der Ansicht Betrieb beide physikalischen WLAN-Schnittstellen (WLAN-Interface 1, WLAN-Interface 2) und in der Ansicht Punkt-zu-Punkt die Punkt-zu-Punkt Betriebsart.




  2. Vergeben Sie für die physikalischen WLAN-Schnittstellen jeweils im Feld Stations-Name einen im WLAN eindeutigen Namen. Falls der P2P-Partner die betreffende Schnittstelle über die MAC-Adresse identifizieren kann oder soll, lassen Sie dieses Feld leer.
    Wichtig: Damit PRP reibungslos funktioniert, müssen beide PRP-Instanzen auf getrennten physikalischen Schnittstellen aktiv sein. Sofern Sie PRP auf zwei logischen Schnittstellen einer einzelnen physikalischen Schnittstelle einsetzen (z. B. "P2P-1-1" und "P2P-1-2"), überträgt das Gerät die Daten sequenziell. Dies führt neben dem Verlust der Redundanz z. B. auch zu Verzögerungen bei der Datenübertragung und einer Reduzierung der Bandbreite.
  3. Aktivieren Sie unter Wireless-LAN > Allgemein > Punkt-zu-Punkt-Partner die Punkt-zu-Punkt-Kanäle "P2P-1-1" und "P2P-2-1" und bestimmen Sie die Schnittstellen-Kennungen der jeweiligen Punkt-zu-Punkt-Partner (MAC-Adresse oder Stations-Name).




    Geben Sie entweder die MAC-Adresse oder den Stations-Namen der entsprechenden WLAN-Schnittstelle des P2P-Partners an. Den Stations-Namen haben Sie im vorherigen Schritt vergeben.

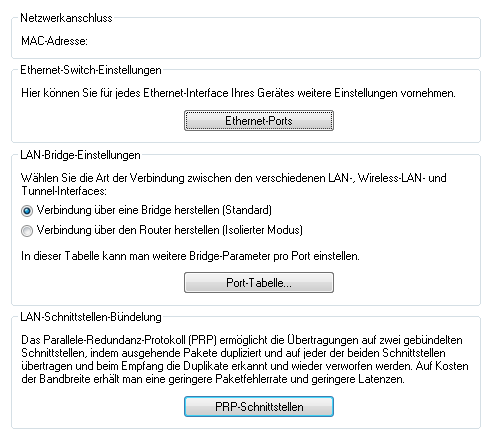

  4. Öffnen Sie die PRP-Konfiguration unter Schnittstellen > LAN mit einem Klick auf PRP-Schnittstellen.

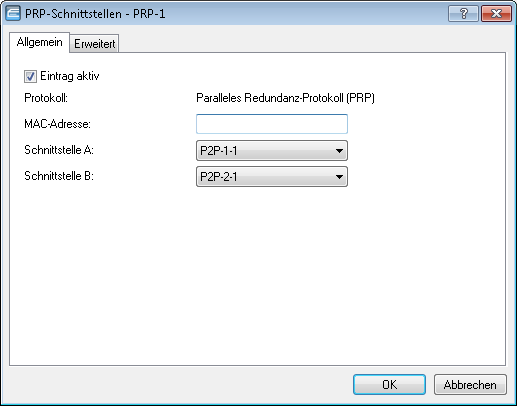

  5. Aktivieren Sie die PRP-Schnittstellen und bestimmen Sie, welche Schnittstellen der AP zur Bündelung verwendet.




    Wählen Sie hier die zuvor aktivierten Punkt-zu-Punkt-Schnittstellen "P2P-1-1" und "P2P-2-1" aus.

    Wichtig: Damit PRP reibungslos funktioniert, müssen beide PRP-Instanzen auf getrennten physikalischen Schnittstellen aktiv sein. Sofern Sie PRP auf zwei logischen Schnittstellen einer einzelnen physikalischen Schnittstelle einsetzen (z. B. "P2P-1-1" und "P2P-1-2"), überträgt das Gerät die Daten sequenziell. Dies führt neben dem Verlust der Redundanz z. B. auch zu Verzögerungen bei der Datenübertragung und einer Reduzierung der Bandbreite.

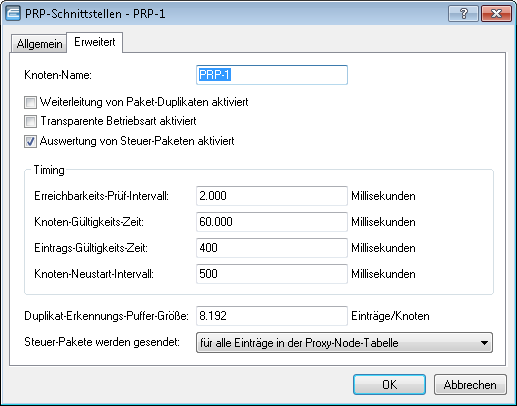

  6. Die Standard-Konfiguration der erweiterten Einstellungen übernehmen Sie mit einem Klick auf OK.




Die Einrichtung einer PRP-Verbindung über ein Point-to-Point-Netz ist damit abgeschlossen.
