Konfiguration eines GRE-Tunnels

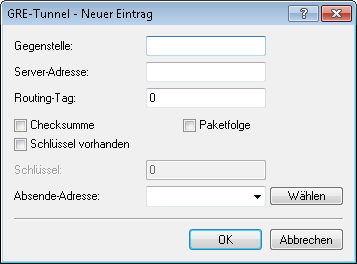

Mit LANconfig erfolgt die Konfiguration eines GRE-Tunnels unter Kommunikation > Gegenstellen > GRE-Tunnel nach einem Klick auf GRE-Tunnel.





Gegenstelle
Name der Gegenstelle dieses GRE-Tunnels. Verwenden Sie diesen Namen z. B. in der Routing-Tabelle, um Daten durch diesen GRE-Tunnel zu versenden.
Server-Adresse
Adresse des GRE-Tunnel-Endpunktes (gültige IPv4- oder IPv6-Adresse oder FQDN).
Routing-Tag
Routing-Tag für die Verbindung zum GRE-Tunnel-Endpunkt. Anhand des Routing-Tags ordnet das Gerät Datenpakete diesem GRE-Tunnel zu.
Checksumme
Bestimmen Sie hier, ob der GRE-Header eine Checksumme enthalten soll. Wenn Sie die Checksummenfunktion aktivieren, berechnet das Gerät für die zu übertragenen Daten eine Checksumme und fügt diese dem GRE-Tunnel-Header an. Enthält der GRE-Header der ankommenden Daten eine Checksumme, kontrolliert das Gerät diese mit den übertragenen Daten. Bei einer fehlerhaften oder fehlenden Checksumme verwirft das Gerät die empfangenen Daten. Bei deaktivierter Checksummenfunktion versendet das Gerät alle Tunnel-Daten ohne Checksumme, und es erwartet Datenpakete ohne Checksumme. Ankommende Datenpakete mit einer Checksumme im GRE-Header verwirft das Gerät.
Schlüssel vorhanden
Bestimmen Sie hier, ob der GRE-Header einen Schlüssel zur Datenflusskontrolle enthalten soll. Wenn Sie diese Funktion aktivieren, integriert das Gerät den im Feld Schlüssel angegebenen Wert in den GRE-Header dieses GRE-Tunnels. Das Gerät ordnet ankommende Datenpakete nur diesem GRE-Tunnel zu, wenn ihr GRE-Header einen identischen Schlüsselwert enthält. Bei deaktivierter Funktion enthält der GRE-Header abgehender Datenpakete keinen Schlüssel-Wert. Das Gerät ordnet ankommende Datenpakete nur diesem GRE-Tunnel zu, wenn ihr GRE-Header ebenfalls keinen Schlüsselwert enthält.
Schlüssel
Der Schlüssel, der die Datenflusskontrolle in diesem GRE-Tunnel sicherstellt. Anhand dieses Schlüssels ordnen zwei über mehrere GRE-Tunnel verbundene Geräte die Datenpakete dem entsprechenden GRE-Tunnel zu.
Paketfolge
Bestimmen Sie hier, ob der GRE-Header der Datenpakete Informationen zur Reihenfolge der Pakete enthält. Wenn Sie diese Funktion aktivieren, integriert das Gerät in den GRE-Header der abgehenden Datenpakete einen Zähler, um dem GRE-Tunnel-Endpunkt die Reihenfolge der Datenpakete vorzugeben. Das Gerät wertet die Paketfolge der ankommenden Datenpakete aus und verwirft Pakete mit falscher oder fehlender Paketfolge.
Absende-Adresse
Hier können Sie optional eine Absendeadresse konfigurieren, die das Gerät statt der ansonsten automatisch für die Zieladresse gewählten Absendeadresse verwendet. Mögliche Werte sind:
  • Name der IP-Netzwerke, deren Adresse eingesetzt werden soll.
  • "INT" für die Adresse des ersten Intranets
  • "DMZ" für die Adresse der ersten DMZ
  • LB0 bis LBF für die 16 Loopback-Adressen
  • Beliebige gültige IP-Adresse
Anmerkung: Wenn in der Liste der IP-Netzwerke oder in der Liste der Loopback-Adressen ein Eintrag mit dem Namen 'DMZ' vorhanden ist, verwendet das Gerät die zugehörige IP-Adresse.

Um IPv6 als GRE-Tunnel Transport Protokoll zu verwenden, erstellen Sie unter IPv6 > WAN-Schnittstellen einen neuen Eintrag, z. B. "IPV6GRE". Diese Schnittstelle vergeben Sie anschließend bei der Konfiguration des entsprechenden GRE-Tunnels als Gegenstelle.

Falls die Angabe einer IP-Adresse für die Tunnel-Schnittstelle notwendig ist, gehen Sie wie folgt vor:

IPv4-Adresse
Erstellen Sie unter Kommunikation > Protokolle > IP-Parameter einen neuen Eintrag und geben Sie für den Gegenstellennamen den Namen der GRE-Tunnel-Gegenstelle an. Vergeben Sie anschließend unter IP-Adresse und Netzmaske die notwendigen Werte.
IPv6
Erstellen Sie unter IPv6 > Allgemein > IPv6-Adressen einen neuen Eintrag und geben Sie für den Netzwerknamen den Namen der GRE-Tunnel-Gegenstelle an. Vergeben Sie anschließend unter Adresse/Präfixlänge die notwendigen Werte.
