In diesem Kapitel beschreiben die Konfiguration des Switches am Beispiel eines LANCOM ES-2126+.
-
Stellen Sie den VLAN-Modus auf Tag-based ein, da die Zuweisung der VLAN-Tags durch die Access Points erfolgt.
-
Bestimmen Sie die Gruppen-Namen der VLANs.
Zur Unterscheidung der VLANs im Switch werden zwei Gruppen verwendet. Das interne Netz für die Mitarbeiter wird in der Default-Gruppe (default) abgebildet, für die Gäste wird eine eigene Gruppe (Gaeste) eingerichtet. Dabei verwenden die Gruppen jeweils die VLAN-IDs, die Sie auch schon bei der Konfiguration der WLANs im Controller eingetragen haben.
Das Default-VLAN gilt dabei auf allen Ports und wird ungetagged betrieben, d. h. der Switch entfernt die VLAN-Tags aus den ausgehenden Datenpaketen dieser Gruppe.
Die VLAN-Gruppe für die Gäste verwendet die VLAN-ID "100" und gilt nur auf den Ports, an denen der WLAN-Controller und die Access Points angeschlossen sind (in diesem Beispiel die Ports 10 bis 16). Bei ausgehenden Datenpaketen entfernt der Switch die Tags nicht.
-

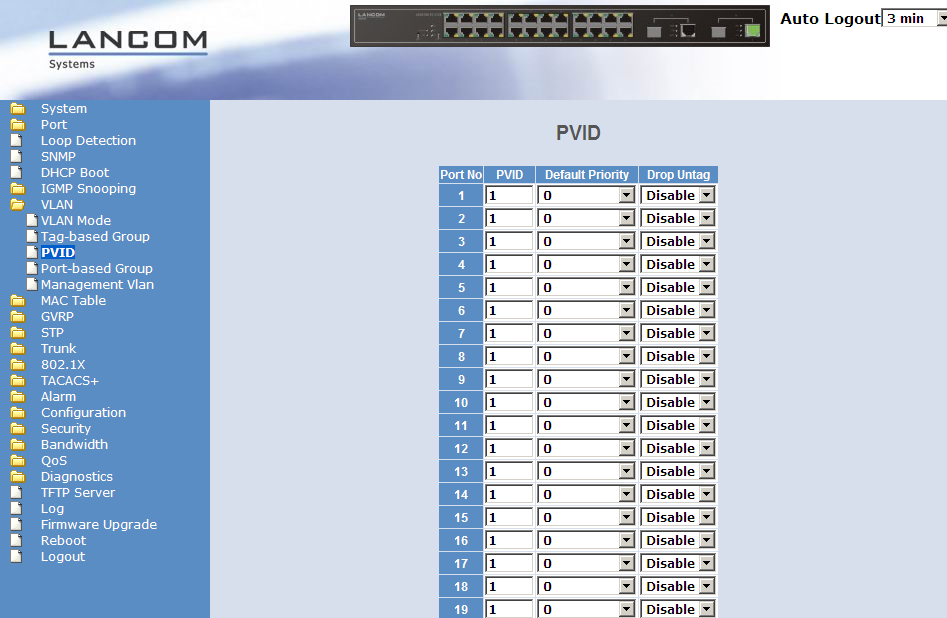

Stellen Sie die Port-VLAN-ID (PVID) für alle Ports auf "1".
Damit ordnen Sie alle Ports dem internen Netz zu, so dass der Switch alle ungetagged eingehenden Pakete auf diesen Ports mit der VLAN-ID "1" versieht, bevor er sie weiterleitet.
