Konfiguration der IP-Netzwerke im WLAN Controller

Für die Trennung der Datenströme auf Layer 3 werden zwei verschiedene IP-Netzwerke verwendet (ARF – Advanced Routing and Forwarding).

  1. Stellen Sie für das interne Netzwerk das INTRANET auf die Adresse 192.168.1.1 ein.
    Dieses IP-Netzwerk verwendet die VLAN-ID 0. Damit werden alle ungetaggten Datenpakete diesem Netzwerk zugeordnet (das VLAN-Modul des Controllers selbst muss dazu deaktiviert sein). Das Schnittstellen-Tag 1 wird für die spätere Auskopplung der Daten im virtuellen Router verwendet.
    • LANconfig: TCP/IP > Allgemein > IP-Netzwerke




  2. Legen Sie für die Gäste ein neues IP-Netzwerk mit der Adresse 192.168.100.1 an.
    Dieses Netzwerk verwendet die VLAN-ID 100. Damit werden alle Datenpakete mit dieser ID dem Gäste-Netzwerk zugeordnet. Auch hier dient das Schnittstellen-Tag 10 der späteren Verwendung im virtuellen Router.
    • LANconfig: TCP/IP > Allgemein > IP-Netzwerke




  3. Aktivieren Sie für die beiden IP-Netzwerke den DHCP-Server.
    • LANconfig: TCP/IP > Allgemein > IP-Netzwerke

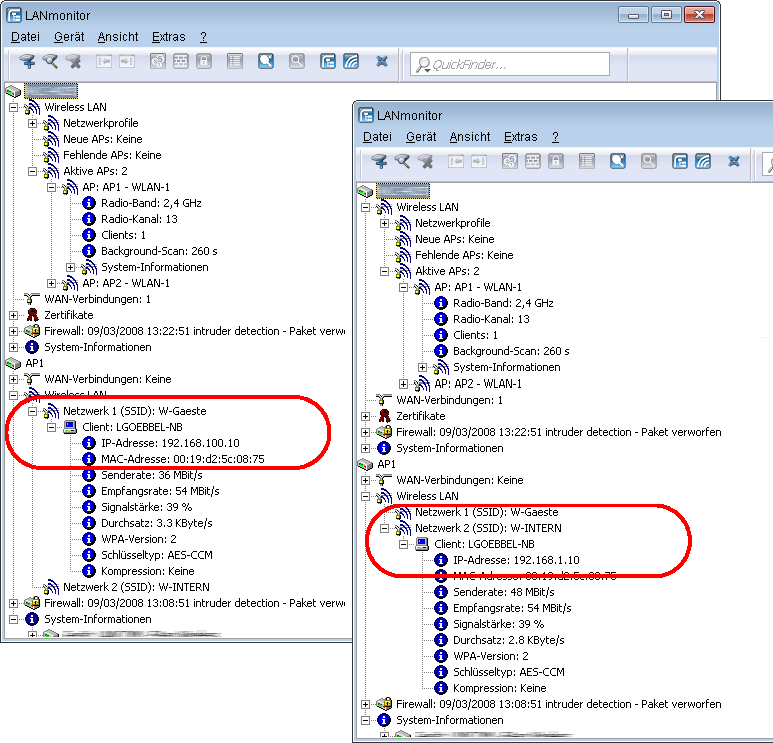

Mit diesen Einstellungen können die WLAN-Clients der internen Mitarbeiter und der Gäste gezielt den jeweiligen Netzwerken zugeordnet werden.
