Allgemeine Einstellungen

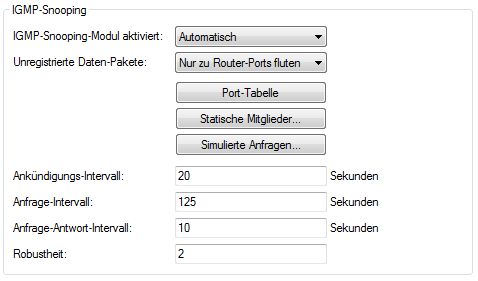

Die Konfiguration des IGMP-Snooping finden Sie im LANconfig unter Schnittstellen > IGMP-Snooping

IGMP-Snooping-Modul aktiviert

Aktiviert oder deaktiviert IGMP Snooping für das Gerät und alle definierten Querier-Instanzen. Ohne IGMP-Snooping verhält sich die Bridge wie ein einfacher Switch und sendet alle Multicasts auf alle Ports weiter. Mögliche Werte:

• Ja
• Nein
• Automatisch

Default:

• Automatisch

In der Einstellung Automatisch aktiviert die Bridge das IGMP-Snooping nur, wenn auch Querier im Netz vorhanden sind.

Anmerkung: Wenn diese Funktion deaktiviert ist, sendet die Bridge alle IP-Multicast-Pakete über alle Ports. Bei einer Änderung des Betriebszustandes setzt die Bridge die IGMP-Snooping-Funktion vollständig zurück, d. h. sie löscht alle dynamisch gelernten Werte (Mitgliedschaften, Router-Port-Eigenschaften).

Unregistrierte Datenpakete

Diese Option definiert die Verarbeitung von Multicast-Paketen mit Ziel-Adressen außerhalb des reservierten Adress-Bereiches 224.0.0.x, für die weder dynamisch gelernte noch statisch konfigurierte Mitgliedschaften vorhanden sind. Mögliche Werte:

• Nur zu Router-Ports fluten: Sendet diese Pakete an alle Router-Ports.
• Zu allen Ports fluten: Sendet diese Pakete an alle Ports.
• Verwerfen: Verwirft diese Pakete.

Default:

• Nur-Router-Ports

Ankündigungs-Intervall

Das Intervall in Sekunden, in dem die Geräte Pakete aussenden, mit denen sie sich als Multicast-fähige Router bekanntmachen. Aufgrund dieser Information können andere IGMP-Snooping-fähige Geräte schneller lernen, welche ihrer Ports Sie als Router-Ports verwenden sollen. Beim Aktivieren von Ports kann ein Switch z. B. eine entsprechende Anfrage nach Multicast-Routern versenden, die der Router mit einer solchen Bekanntmachung beantworten kann. Diese Methode ist je nach Situation ggf. deutlich schneller als die alternative Lernmöglichkeit über die IGMP-Anfragen. Mögliche Werte:

• 4 bis 180 Sekunden

Default:

• 20

Anfrage-Intervall

Intervall in Sekunden, in dem ein Multicast-fähiger Router (oder ein simulierter Querier) IGMP-Anfragen an die Multicast-Adresse 224.0.0.1 schickt und damit Rückmeldungen der Stationen über die Mitgliedschaft in Multicast-Gruppen auslöst. Diese regelmäßigen Abfragen beeinflussen den Zeitpunkt, nach dem die Bridge die Mitgliedschaft in bestimmten Multicast-Gruppen "altern" lässt und löscht.

• Ein Querier sendet nach der Anfangsphase IGMP-Anfragen in diesem Intervall.
• Ein Querier kehrt zurück in den Querier-Status nach einer Zeit von "Robustheit*Anfrage-Intervall+(Anfrage-Antwort-Intervall/2)".
• Ein Router-Port verliert seine Eigenschaften nach einer Alterungszeit von "Robustheit*Anfrage-Intervall+(Anfrage-Antwort-Intervall/2)".

Mögliche Werte:

• Zahl aus 10 Ziffern größer als 0.

Default:

• 125

Anmerkung: Das Anfrage-Intervall muss größer als das Anfrage-Antwort-Intervall sein.

Anfrage-Antwort-Intervall

Intervall in Sekunden, beeinflusst das Timing zwischen den IGMP-Anfragen und dem Altern der Router-Ports bzw. Mitgliedschaften. Intervall in Sekunden, in dem ein Multicast-fähiger Router (oder ein simulierter Querier) Antworten auf seine IGMP-Anfragen erwartet. Diese regelmäßigen Abfragen beeinflussen den Zeitpunkt, nach dem die Mitgliedschaft in bestimmten Multicast-Gruppen "altern" und gelöscht werden. Mögliche Werte:

• Zahl aus 10 Ziffern größer als 0.

Default:

• 10

Anmerkung: Das Anfrage-Antwort-Intervall muss kleiner als das Anfrage-Intervall sein.

Robustheit

Dieser Wert bestimmt die Robustheit des IGMP-Protokolls. Diese Option toleriert den Paketverlust von IGMP-Anfragen gegenüber den Join-Nachrichten. Mögliche Werte:

• Zahl aus 10 Ziffern größer als 0.

Default:

• 2
