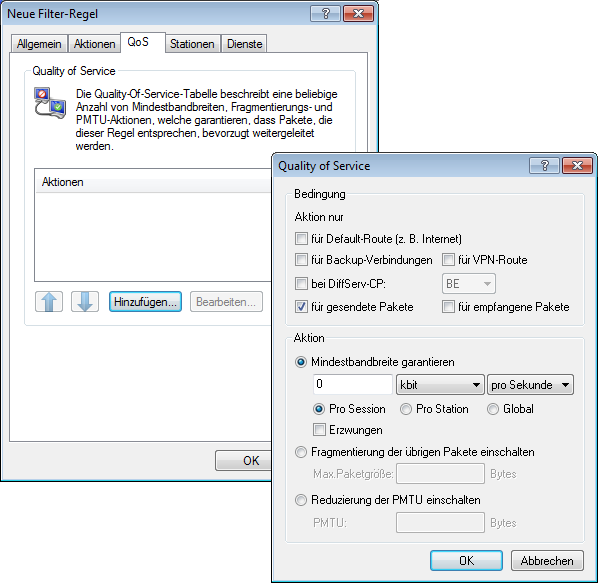

Die Bedeutung der Datenübertragungsrichtung wird im LANconfig beim Definieren der QoS-Regel festgelegt:
Bei der Konfiguration mit WEBconfig oder Telnet wird die Bedeutung der Datenübertragungsrichtung über die Parameter “R” für receive (Empfangen), “T” für transmit (Senden) und “W” für den Bezug zum WAN-Interface an folgenden Stellen in eine neue Regel der Firewall eingetragen:
| Konfigurationstool | Aufruf |
|---|---|
| WEBconfig | Setup/IP-Router/Firewall/Regelliste |
| Telnet | Setup/IP-Router/Firewall/Regel-Liste |
Die Beschränkung der Datenübertragung auf 16 KBit/s in Senderichtung bezogen auf das physikalische WAN-Interface wird also z. B. durch die folgende Regel in der Firewall erreicht:
- %Lcdstw16%d
