Anmerkung: Geräte mit eingebautem ADSL/SDSL-Modem bzw. mit ISDN-Adapter nehmen diese Einstellungen für das jeweilige Interface selbständig vor. Bei einem Modell mit DSL- und ISDN-Interface wird diese Einstellung also nur für das Ethernet-Interface vorgenommen.

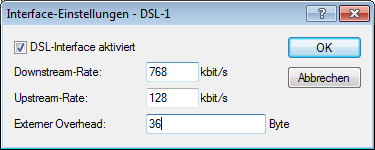

Die Beschränkungen der Datenübertragungsrate für Ethernet-, DSL und DSLoL-Interfaces werden im LANconfig im Konfigurationsbereich 'Interfaces' auf der Registerkarte 'WAN' bei den Einstellungen für die verschiedenen WAN-Interfaces festgelegt:
- Ein DSL-Interface kann in diesem Dialog vollständig ausgeschaltet werden.
- Als Upstream- und Downstream-Rate werden hier die Bruttodatenraten angegeben, die üblicherweise etwas über den Nettodatenraten liegen, die der Provider als garantierte Datenrate angibt (siehe auch Das Warteschlangenkonzept).
- Der “externe Overhead” berücksichtigt Informationen, die bei der Datenübertragung den Paketen zusätzlich angehängt werden. Bei Anwendungen mit eher kleinen Datenpaketen (z. B. Voice-over-IP) macht sich diese Extra-Overhead durchaus bemerkbar. Beispiele für den externen Overhead:
| Übertragung | externer Overhead | Bemerkung |
|---|---|---|
| T-DSL | 36 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| PPTP | 24 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| IPoA (LLC) | 22 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| IPoA (VC-MUX) | 18 Bytes | zusätzliche Header, Verluste durch nicht vollständig genutzte ATM-Zellen |
| Kabelmodem | 0 | direkte Übertragung von Ethernet-Paketen |
Unter WEBconfig oder Telnet können die Beschränkungen der Datenübertragungsrate für Ethernet-, DSL und DSLoL-Interfaces an folgender Stelle eingetragen werden:
| Konfigurationstool | Aufruf |
|---|---|
| WEBconfig | Setup/Schnittstellen/DSL-Schnittstellen |
| Telnet | Setup/Schnittstellen/DSL-Schnittstellen |
Anmerkung: Die Werte für die Upstream-Rate und die Downstream-Rate werden in KBit/s angegeben, die Werte für den externen Overhead in Bytes/Paket.
