In der Aktions-Tabelle können Sie Aktionen definieren, die das Gerät ausführen soll, wenn sich der Zustand einer WAN-Verbindung ändert.

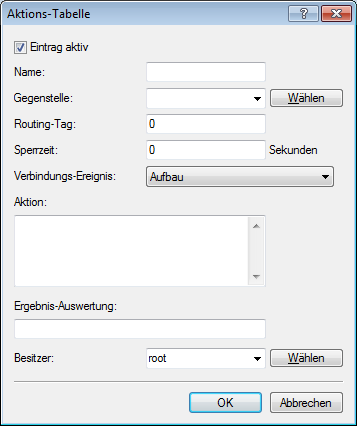

Im LANconfig finden Sie die Aktions-Tabelle unter
- Eintrag aktiv: Aktiviert oder deaktiviert diesen Eintrag.
- Name: Name der Aktion. Diesen Namen können Sie mit dem Platzhalter %h (Hostname) in den Feldern Aktion und Ergebnis-Auswertung referenzieren.
- Gegenstelle: Name der Gegenstelle, deren Zustandswechsel die in diesem Eintrag definierte Aktion auslösen soll.
- Routing-Tag: Über das Routing-Tag bestimmen Sie, über welche Gegenstelle das Gerät die Aktion ausführt. Diese Gegenstelle muss natürlich mit dem entsprechenden Routing-Tag versehen sein.
- Sperrzeit: Unterbricht die wiederholte Ausführung der in diesem Eintrag definierten Aktion für die eingestellte Zeit in Sekunden (max. 10 Zeichen).
- Verbindungs-Ereignis: Die Aktion erfolgt, wenn der hier eingestellte Zustandswechsel der WAN-Verbindung eintritt. Mögliche Werte sind:
- Aufbau – die Aktion erfolgt, wenn das Gerät die Verbindung erfolgreich aufgebaut hat.
- Abbau ohne Fehler – die Aktion erfolgt, wenn das Gerät die Verbindung selbst beendet (z. B. durch eine manuelle Trennung oder den Ablauf einer Haltezeit).
- Ende (Abbau oder Abbruch) – die Aktion erfolgt, sobald die Verbindung beendet ist (unabhängig vom Grund für den Verbindungsabbau).
- Abbruch mit Fehler – die Aktion erfolgt, wenn die Verbindung beendet ist, das Gerät selbst aber diesen Abbau nicht ausgelöst oder erwartet hat.
- Aufbaufehler – die Aktion erfolgt, wenn ein Verbindungsaufbau nicht erfolgreich war.
- Volumen erreicht – die Aktion erfolgt, wenn das festgelegte Volumen erreicht ist.
- Volumen zurückgesetzt – die Aktion erfolgt, wenn ein Zustandswechsel von 'Volumen überschritten' zu 'Volumen nicht mehr überschritten' stattfindet; also z. B. Sie ein überschrittenes Volumen zurücksetzen oder das Gerät nach dem Überschreiten eine neue Abrechnungsperiode beginnt. Ist zum Zeitpunkt der Rücksetzung das Volumen noch nicht überschritten, erfolgt keine Aktion.
- Aktion: Hier beschreiben Sie die Aktion, die das Gerät beim Zustandswechsel der WAN-Verbindung ausführen soll. Pro Eintrag dürfen Sie nur eine Aktion angeben (max. 250 Zeichen). Für jeden der folgenden Werte ist der Doppelpunkt (:) Teil des Aktions-Wertes. Mögliche Werte sind:
- exec: – Mit diesem Präfix leiten Sie alle Befehle ein, wie Sie sie auch an der Telnet-Konsole eingegeben würden. Sie können z. B. mit der Aktion exec:do /o/m/d alle bestehenden Verbindungen beenden.
- dnscheck: – Mit diesem Präfix leiten Sie eine IPv4-DNS-Namensauflösung ein. Sie können z. B. mit der Aktion dnscheck:myserver.dyndns.org die IPv4-Adresse des angegebenen Servers ermitteln.
- dnscheck6: – Mit diesem Präfix leiten Sie eine IPv6-DNS-Namensauflösung ein. Sie können z. B. mit der Aktion dnscheck6:myserver.dyndns.org die IPv6-Adresse des angegebenen Servers ermitteln.
- http: – Mit diesem Präfix lösen Sie eine HTTP-Get-Anfrage aus. Sie können z. B. mit der folgenden Aktion eine DynDNS-Aktualisierung bei dyndns.org durchführen:
http://username:password@members.dyndns.org/nic/update?system=dyndns&hostname=%h&myip=%a
Die Bedeutung der Platzhalter %h und %a erfahren Sie in den folgenden Absätzen. - https: – Wie http:, nur über eine verschlüsselte Verbindung.
- gnudip: – Mit diesem Präfix lösen Sie eine Anfrage über das GnuDIP-Protokoll an einen entsprechenden DynDNS-Server aus. Sie können z. B. mit der folgenden Aktion eine DynDNS-Aktualisierung bei einem DynDNS-Anbieter über das GnuDIP-Protokoll durchführen:
gnudip://gnudipsrv?method=tcp&user=myserver&domn=mydomain.org&pass=password&reqc=0&addr=%a
Die Bedeutung des Platzhalters %a erfahren Sie in den folgenden Absätzen. - repeat: – Mit diesem Präfix und der Angabe einer Zeit in Sekunden erfolgen alle Aktionen mit der Bedingung "Aufbau" wiederholt, sobald die Verbindung aufgebaut ist. Mit der Aktion repeat:300 erfolgen z. B. alle Aufbau-Aktionen wiederholt im fünf Minuten-Rythmus.
- mailto: – Mit diesem Präfix lösen Sie den Versand einer E-Mail aus. Sie können z. B. mit der folgenden Aktion eine E-Mail an den Systemadministrator versenden, sobald eine Verbindung beendet ist: mailto:admin@mycompany.de?subject=VPN-Verbindung abgebrochen um %t?body=VPN-Verbindung zu Filiale 1 wurde unterbrochen.Mögliche Variablen zur Erweiterung der Aktionen sind:
- %a – WAN-IPv4-Adresse der WAN-Verbindung, in deren Kontext diese Aktion erfolgt.
- %x – das aktuelle IPv6-LAN-Präfix als String im Format "fd00:0:0:1::/64"
- %y – die aktuelle IPv6-LAN-Adresse des Geräts als String im Format "fd00::1:2a0:57ff:fa1b:9d7b"
- %z – WAN-IPv6-Adresse der WAN-Verbindung, in deren Kontext diese Aktion erfolgt.
- %H – Hostname der WAN-Verbindung, in deren Kontext diese Aktion erfolgt.
- %h – wie %H, nur Hostname in Kleinbuchstaben.
- %c – Verbindungsname der WAN-Verbindung, in deren Kontext diese Aktion erfolgt.
- %n – Gerätename
- %s – Seriennummer des Gerätes
- %m – MAC-Adresse des Gerätes (wie im Sysinfo)
- %t – Uhrzeit und Datum, im Format YYYY-MM-DD hh:mm:ss
- %e – Bezeichnung des Fehlers, der bei einem nicht erfolgreichen Verbindungsaufbau gemeldet wurde.
Wichtig: Der Gebrauch der Variablen %z erfordert die Angabe der IPv6-Adresse. Wenn Sie keine Adresse bereitstellen, führt das Gerät das Skript nicht aus.Wichtig: Die Variable %z steht ausschließlich bei nativen IPv6-WAN-Verbindungen und nicht bei Tunnel-Verbindungen (6to4, 6in4, 6rd) zur Verfügung.Das Ergebnis der Aktionen werten Sie anschließend im Feld Ergebnis-Auswertung aus.
- Ergebnis-Auswertung: Das Ergebnis der Aktion können Sie hier auswerten, um je nach Ergebnis eine bestimmte Anzahl von Einträge beim Abarbeiten der Aktions-Tabelle zu überspringen. Mögliche Werte für die Aktionen sind (maximal 50 Zeichen):
- contains= – Dieses Präfix prüft, ob das Ergebnis der Aktion die definierte Zeichenkette enthält.
- isequal= – Dieses Präfix prüft, ob das Ergebnis der Aktion der definierten Zeichenkette genau entspricht.
- ?skipiftrue= – Dieses Suffix überspringt die definierte Anzahl von Zeilen in der Liste der Aktionen, wenn das Ergebnis der Abfrage mit "contains" oder "isequal" das Ergebnis WAHR liefert.
- ?skipiffalse= – Dieses Suffix überspringt die definierte Anzahl von Zeilen in der Liste der Aktionen, wenn das Ergebnis der Abfrage mit "contains" oder "isequal" das Ergebnis FALSCH liefert.
- Besitzer: Besitzer der Aktion. Mit den Rechten dieses Besitzers werden die exec-Aktionen ausgeführt. Verfügt der Besitzer nicht über die notwendigen Rechte (z. B. Administratoren mit Leserechten), so kann das Gerät die Aktion nicht ausführen.
