IP-Adressen können mittels DHCP unter Nutzung der Option 82 in Abhängigkeit des Switchports zugewiesen werden, an den das Endgerät angeschlossen ist. Der jeweilige Switch fügt an die DHCP-Anfrage per DHCP-Option 82 die Circuit-ID hinzu, die den Port bezeichnet, an dem dieses Gerät angeschlossen ist. Diese Information kann dann von DHCP-Server verwendet werden, um eine bestimmte IP-Adresse zuzuweisen. Dadurch wird ein Bezug zwischen einer IP-Adresse und einem Ort hergestellt. Dadurch wird die Netzüberwachung vereinfacht.

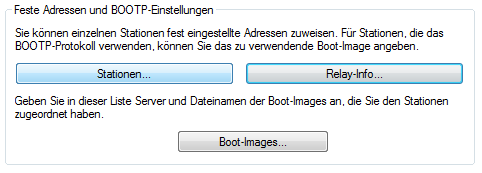

Im LANconfig können Sie die Zuweisung der IP-Adressen basierend auf dem Switchport unter Relay-Info für jeden Port separat festlegen.

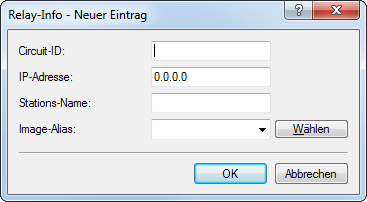

mit einem Klick aufNach Auswahl des per DHCP-Option 82 automatisch hinzugefügten Switchports können Sie die folgenden Einstellungen festlegen:
- Circuit-ID
- Hier wird die vom
Relay-Agent oder Switch per DHCP-Option 82 eingefügte "Circuit-ID" abgelegt, die
zur Auswahl der Adresszuweisung dienen soll. Der enthaltene String wird case-sensitive
ausgewertet. Abhängig von dem jeweiligen Switch wird die "Circuit-ID" vom
Relay-Agent in verschiedenen Formaten geliefert und dementsprechend abgelegt. Dies kann
ein kompletter Hexadezimaler-String mit führendem 0x sein. Alternativ kann die Syntax
genutzt werden, die es auch beim User-Class-Identifier oder Vendor-Class-Identifier
erlaubt, Binärwerte einzugeben:
Dabei werden Binärwerte in der Form {Wert/Bitlänge} angegeben. Der
Wert kann dabei dezimal, hexadezimal (führendes 0x) oder oktal (führende 0) angegeben
werden, während für die Bitlänge die Stufen 8, 16, 24, 32, 48 und 64 zur Verfügung
stehen. Der Wert wird dabei in Big-Endian-Darstellung abgelegt. Soll der Wert in
Little-Endian-Darstellung abgelegt werden, so sind "negative" Bitlängen anzugeben:
-8, -16, -24, -32, -48 oder -64
Eine Circuit-ID (00 02 00 1e 4d 45 53 2d 33 37 32 38) kann somit in einer der folgenden
Darstellungen abgelegt werden:
- 0x0002001e4d45532d33373238
- {0/8} {2/8} {30/16}
- {0x00/8} {0x02/8} {0x1e/16}
- {00/8} {02/8} {036/16}
- IP-Adresse
- Geben Sie hier die IP-Adresse ein, die dem Host an diesem Port zugewiesen wird. Diese Spalte darf nicht unspezifiert (0.0.0.0) sein. Das führt letztendlich dazu, daß sich pro Circuit-ID immer nur ein Host anmelden darf. Solange also hier Eintrag in der DHCP-Tablle existiert, werden alle DHCP-Nachrichten anderer Hosts auf der gleichen Circuit-ID ignoriert. D. h., will man einen anderen Host an dem Port betreiben, so muss sich der bisherige entweder korrekt abmelden (z. B. unter Microsoft Windows: ipconfig /release) oder aber der Eintrag muss aus der DHCP-Tabelle gelöscht werden.
- Stationsname
- Geben Sie hier einen Namen ein, mit dem die Station identifiziert werden soll. Wenn eine Station ihren Namen nicht übermittelt, verwendet das Gerät den hier eingetragenen Namen.
- Image-Alias
- Wenn die Station
das BOOTP-Protokoll verwendet, dann können Sie ein Boot-Image auswählen, über das die
Station ihr Betriebssystem laden soll.
Anmerkung: Geben Sie den Server, der das Boot-Image zur Verfügung stellt und den Namen der Datei auf dem Server in der Boot-Image-Tabelle ein.
