Bei der Konfiguration des VLAN-Taggings auf Layer 2/3 wird neben den allgemeinen Routing-Einstellungen das Verhalten beim Empfangen und beim Senden getaggten Pakete definiert.

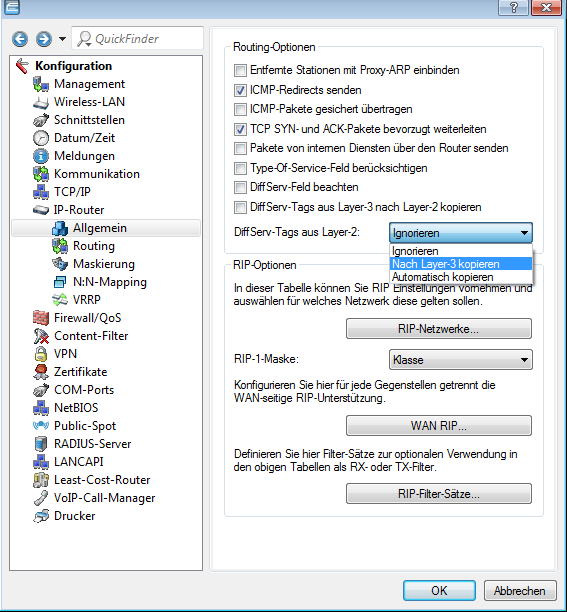

LANconfig: IP-Router / Allgemein
WEBconfig: LCOS-Menübaum / Setup / IP-Router / Routing-Methode
- Type-Of-Service-Feld berücksichtigenDas TOS/DiffServ-Feld wird als TOS-Feld betrachtet, es werden die Bits 'Low-Delay' und 'High-Reliability' ausgewertet.
- DiffServ-Feld beachtenDas TOS/DiffServ-Feld wird als DiffServ-Feld betrachtet. Nach Auswertung der Precedence werden Pakete mit den Code Points 'AFxx' gesichert und Pakete mit den Code Points 'EF' bevorzugt übertragen. Alle anderen Pakete werden normal übertragen.
- DiffServ-Tags aus Layer-2Die Einstellung für das Layer2-Layer3-Tagging regelt das Verhalten
beim Empfangen eines Datenpakets:
- Ignorieren: VLAN-Tags werden ignoriert.
- Nach Layer-3 kopieren: Prioritäts-Bits im VLAN-Tag werden immer in die Precedence des DSCP kopiert.
- Automatisch kopieren: Prioritäts-Bits im VLAN-Tag werden nur dann in die Precedence des DSCP kopiert, wenn diese '000' ist.
- DiffServ-Tags aus Layer-3 nach Layer-2 kopierenDie Einstellung für das Layer3-Layer2-Tagging regelt das Verhalten beim Senden eines Datenpakets. Wenn diese Option aktiuviert ist, werden VLAN-Tags mit Prioritäts-Bits erzeugt, die aus der Precedence des DSCP stammen, wenn der Empfänger mindestens ein getaggtes Paket verschickt hat.
